Hangcha CPCD50-AXG53 — Гидрораспределитель в сборе (Шао Син) (Ручное переключение) (Ручная коммутация)
· 34 позиций в составе

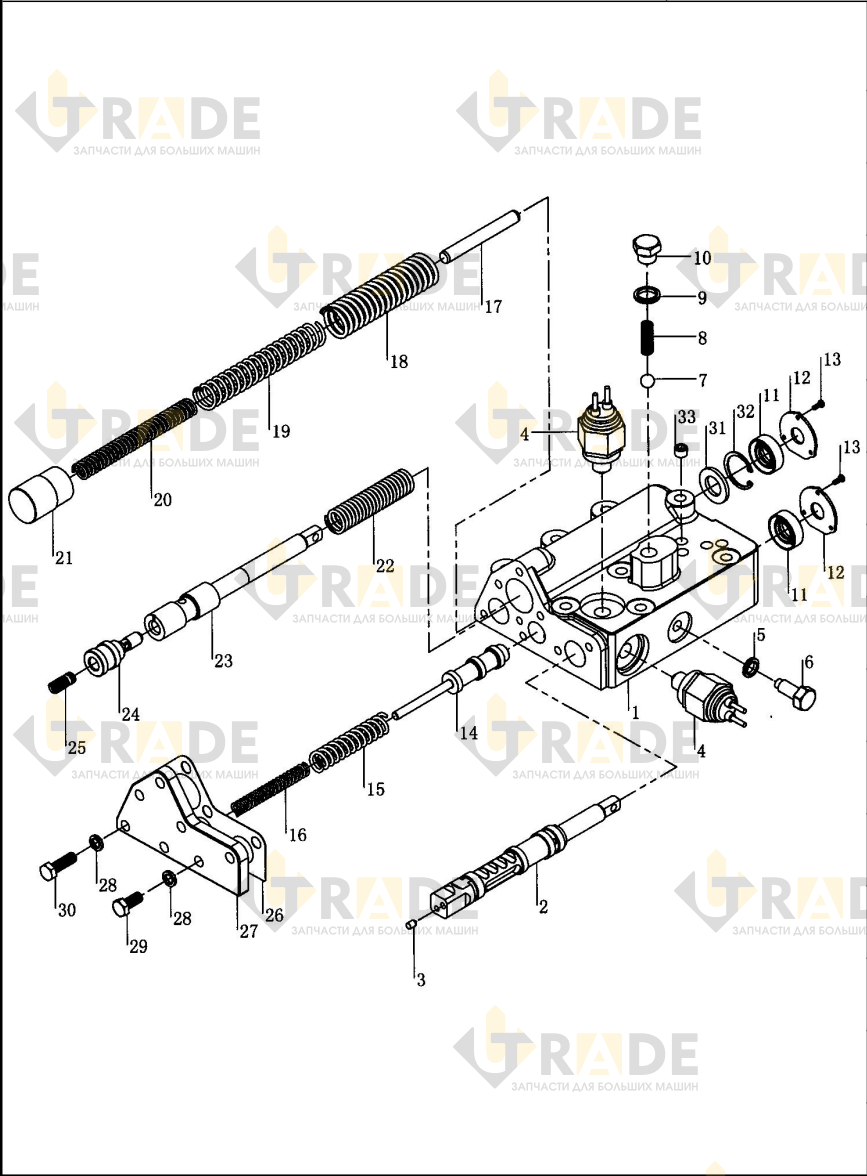

Взрыв-схема узла «Гидрораспределитель в сборе (Шао Син) (Ручное переключение) (Ручная коммутация)» Hangcha CPCD50-AXG53: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 34- Гидрораспределитель в сборе1
- Корпус клапана1
- Шток гидрораспределителя1
- Заглушка1
- Переключатель фонаря заднего хода2
- Комбинированная прокладка 101
- Регулировочный винт1
- Стальной шарик1
- Пружина1
- Шайба 141
- Винт-пробка1
- Сальник SD14×30×102
- Уплотнительная втулка2
- Винт M3×86
- Золотник1
- Пружина1
- Пружина1
Ещё 17 позиций состава и артикулы — после регистрации.
