Hangcha CPCD50-AXG53 — Рулевая ось (I) для всех моделей грузовика
· 33 позиций в составе

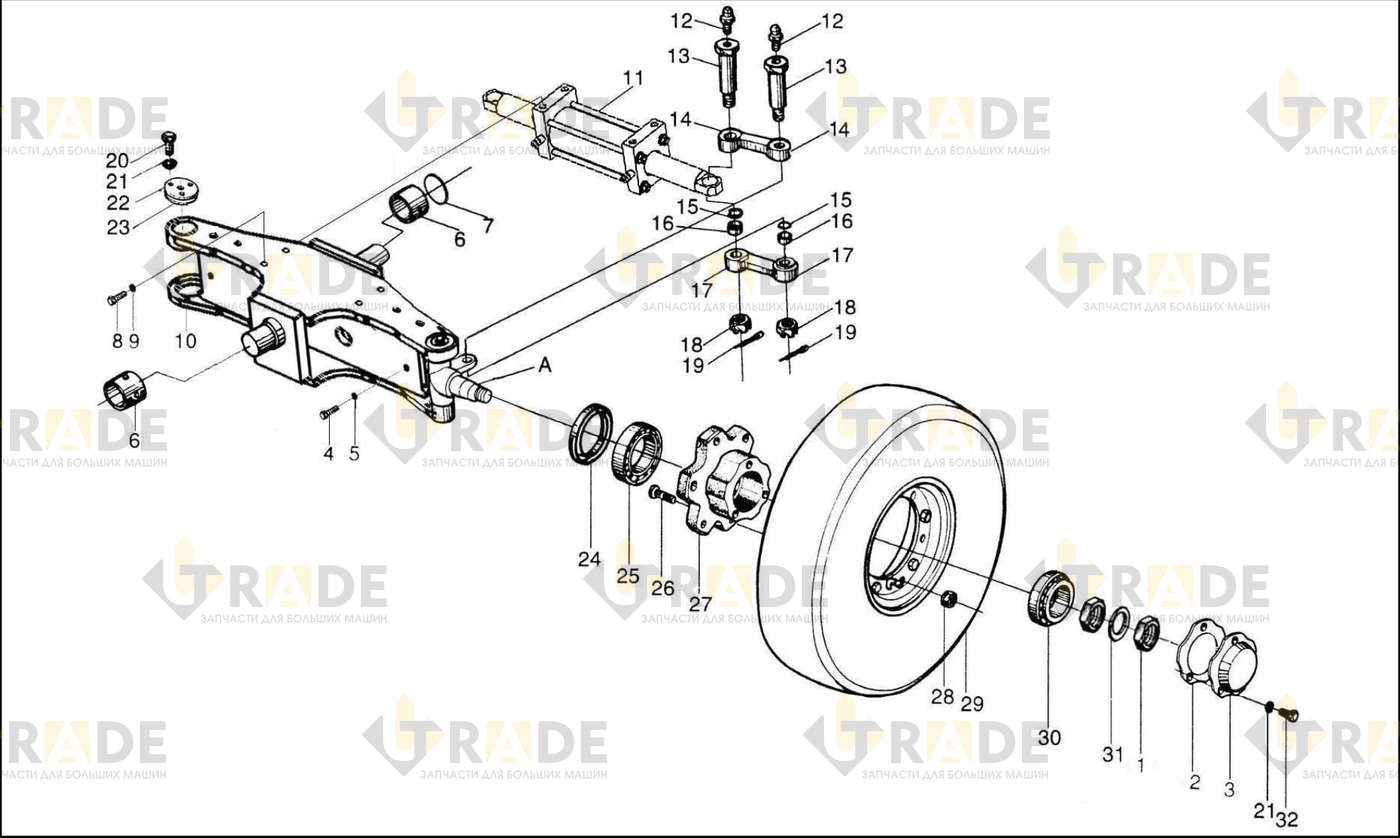

Взрыв-схема узла «Рулевая ось (I) для всех моделей грузовика» Hangcha CPCD50-AXG53: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Гайка M40×1.54
- Прокладка2
- Крышка ступицы2
- Болт2
- Гайка M14×1,52
- Втулка оси2
- Регулировочная шайба1
- Болт M16×1.5×454
- Шайба4
- Корпус управляемого моста1
- Корпус управляемого моста1
- Гидроцилиндр рулевого управления1
- Ниппель для смазки4
- Палец4
- Тяга рулевого управления2
- Циркулярное кольцо 352
- Подшипник2
Ещё 16 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD50-AXG53
