Hangcha CPCD50-AXG53 — Гидравлическая коробка передач (часть 1)
· 49 позиций в составе
Взрыв-схема узла «Гидравлическая коробка передач (часть 1)» Hangcha CPCD50-AXG53: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

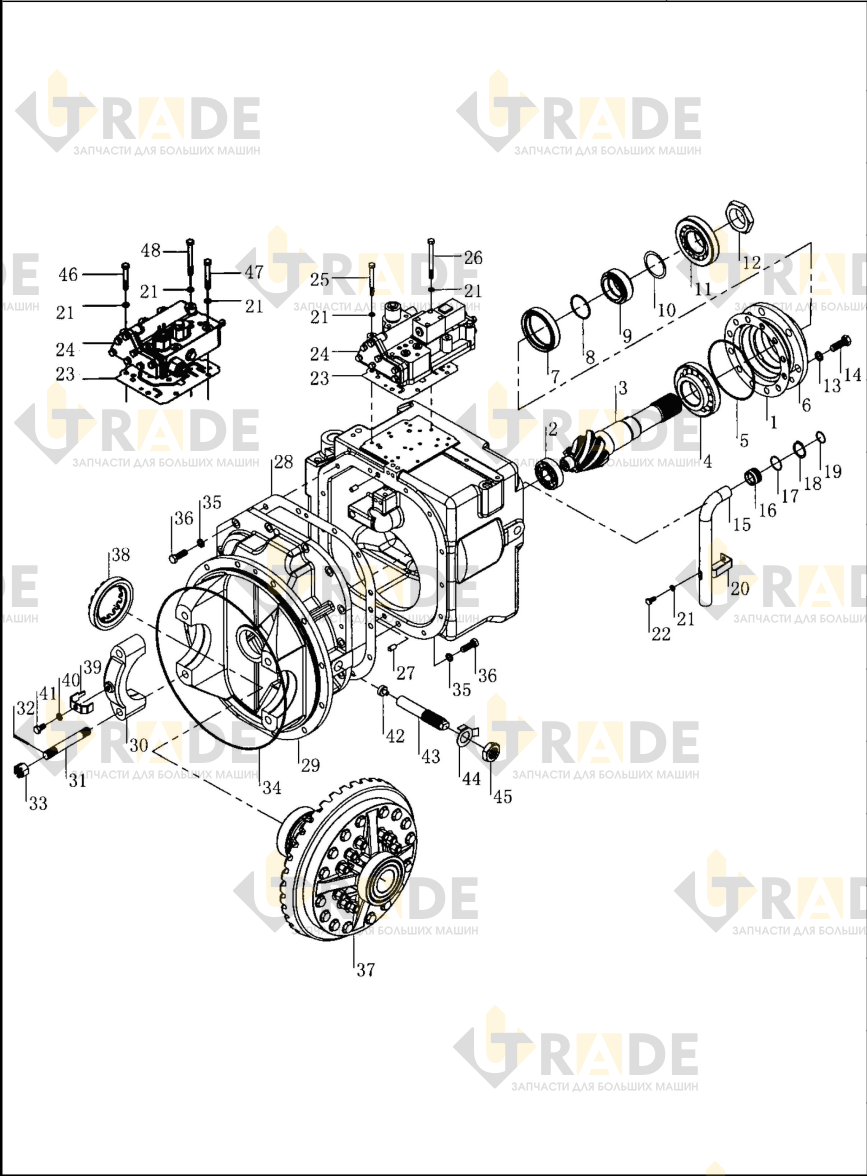

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Регулировочная шайба按需 need
- Подшипник1
- Коническая шестерня ведущая1
- Подшипник 313121
- Уплотнительное кольцо150×3.11
- Крышка подшипника1
- Сальник масляный двусторонний1
- Уплотнительное кольцо 60×3,11
- Проставка1
- (Δ=0.1,0.2,0.5)Need
- Подшипник 313111
- Гайка1
- Шайба пружинная 146
- Болт M14×1.5×406
- Трубка масляного трубопровода1
- Соединительный блок1
- Уплотнительное кольцо 31,5×1,81
- Подшипник шариковый1
- Уплотнительное кольцо 25×1,81
- Неподвижный картон1
- Подшипник9
- Болт M8×161
- Бумажная прокладка1
- Гидрораспределитель в сборе1
- Гидрораспределитель в сборе1
Ещё 24 позиций состава и артикулы — после регистрации.
