Hangcha CPCD50-AXG53 — Ведущий мост в сборе O CPC40/45-AG31L V
· 59 позиций в составе

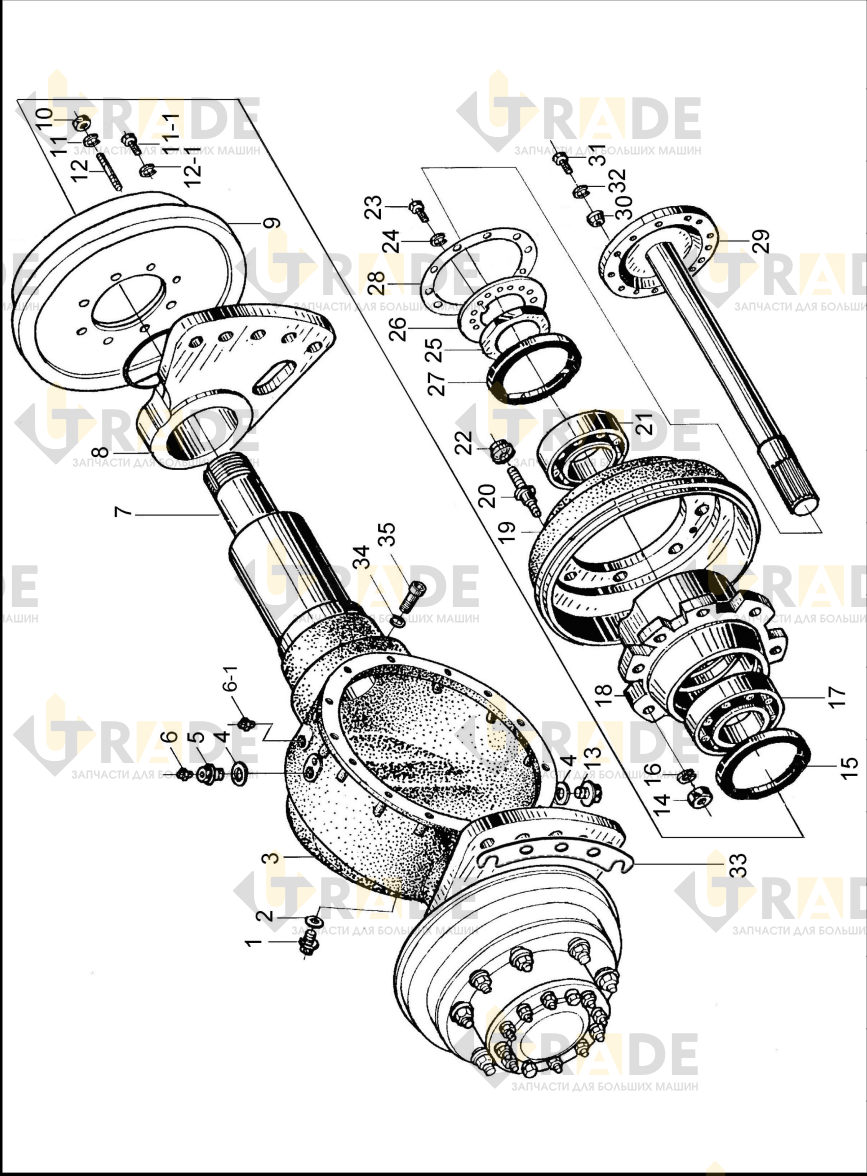

Взрыв-схема узла «Ведущий мост в сборе O CPC40/45-AG31L V» Hangcha CPCD50-AXG53: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Ведущий мост1
- Ведущий мост1
- Заглушка1
- Шайба1
- Ось1
- Ось1
- Корпус ведущего моста1
- Корпус ведущего моста1
- Шайба2
- Заглушка1
- Заглушка1
- Воздухоочиститель1
- Воздухоотводчик1
- Пробка (левая)1
- Пробка (правая)1
- Правая пластина1
- Левая пластина1
- Левая пластина1
- Левая пластина1
- Тормозной механизм правый в сборе1
- Тормозной механизм левый в сборе1
- Тормозной механизм правый в сборе1
- Тормозной механизм левый в сборе1
- Шайба16
- Болт16
- Болт16
- Заглушка1
- Гайка16
- Маслосъемное кольцо2
- Прокладка 2016
Ещё 29 позиций состава и артикулы — после регистрации.
