Hangcha CPCD50-AXG53 — Управление клапаном распределительным все модели грузовика
· 38 позиций в составе

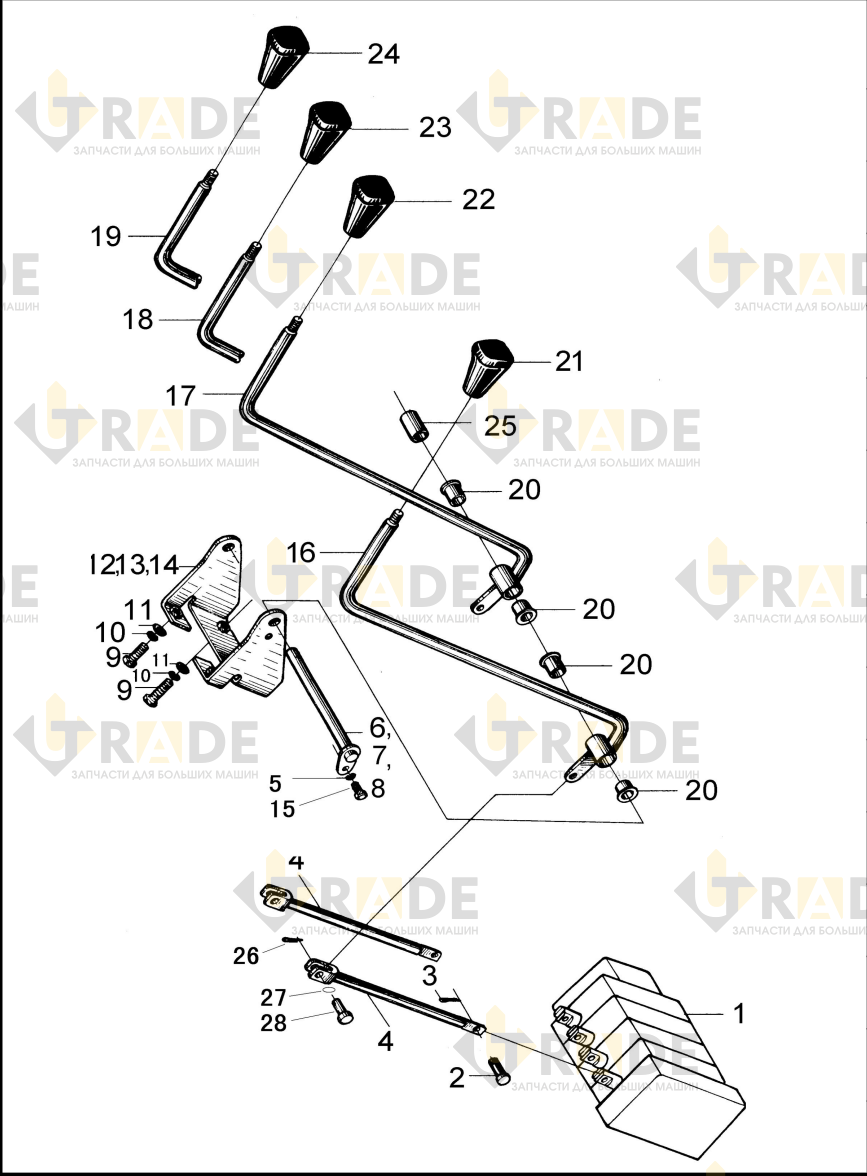

Взрыв-схема узла «Управление клапаном распределительным все модели грузовика» Hangcha CPCD50-AXG53: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 38- Распределительный клапан в сборе1
- Штифт 8×242
- Штифт 3.2×182
- Соединительный шток2
- Болт M6 20 Шайба 61
- Палец вала1
- Палец вала1
- Палец вала1
- Болт M8×254
- Шайба пружинная 84
- Палец 2 16 Шайба 84
- Кронштейн1
- Кронштейн1
- Кронштейн1
- Болт M6×124
- Рычаг управления гидрораспределителем1
- Рычаг управления гидрораспределителем1
- Рычаг управления гидрораспределителем1
- Рычаг управления гидрораспределителем1
