Hangcha CPCD35-XG72E-RT2 — Система защитного навеса
· 51 позиций в составе

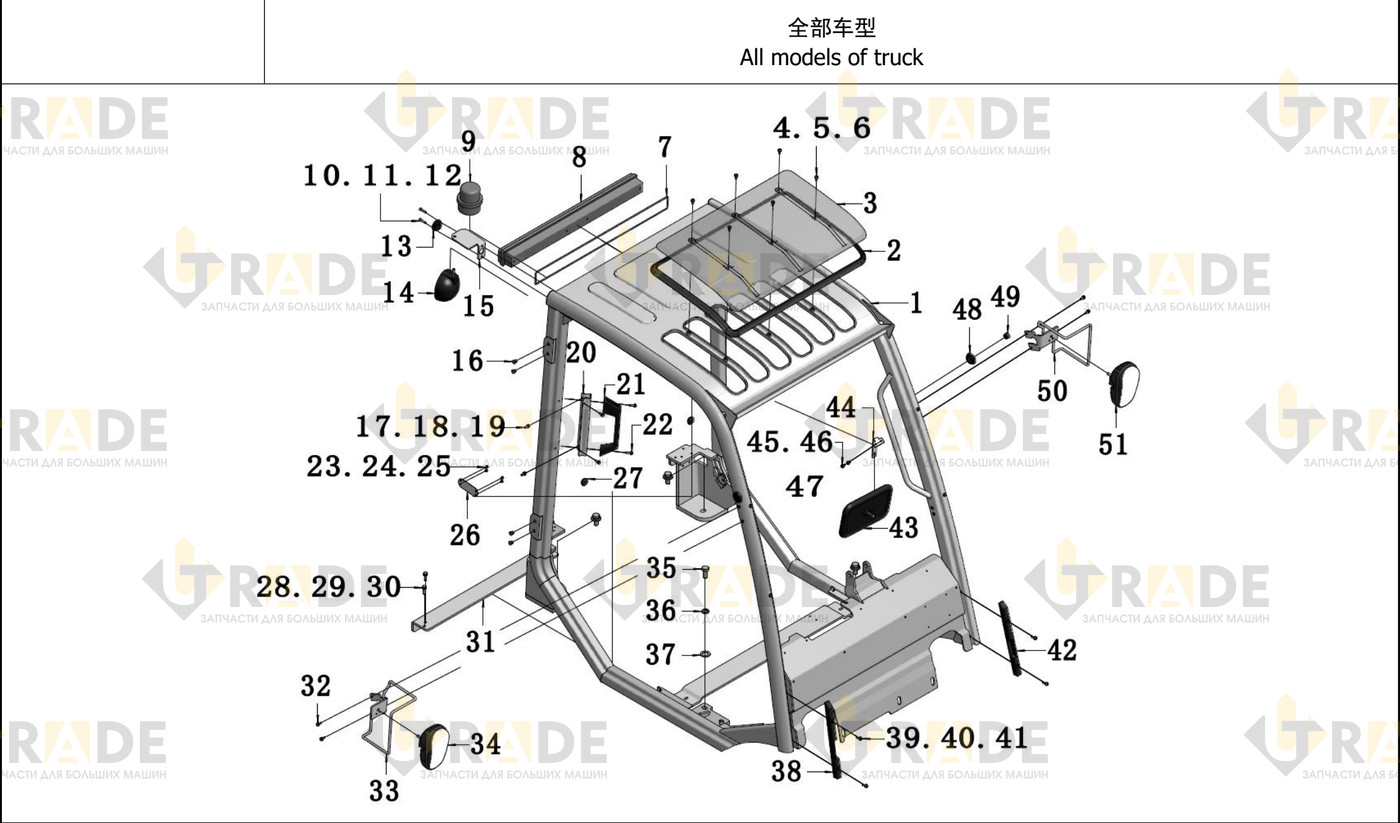

Взрыв-схема узла «Система защитного навеса» Hangcha CPCD35-XG72E-RT2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Защитная надстройка1
- Лента крышки люка1
- Откидная крыша1
- Скрепежный винт M6×166
- Прокладки пружинные 66
- Увеличенная шайба 66
- Уплотнительная лента1
- Задний комбинированный фонарь1
- Предупреждающая лампа1
- Скрепежный винт M6×162
- Прокладки пружинные 62
- Шайба 62
- Оболочка провода передней фары1
- Задняя рабочая лампа1
- Кронштейны предупреждающей лампы1
- Крышка уплотнения8
- Винт M6×126
- Прокладки пружинные 66
- Плоская шайба C66
- Крепление рычага заднего хода1
- Перила сигнальные1
- Комплект самореза в сборе M5×202
- Винт M4×84
- Пружинные втулки 44
- Шайба 44
- Плита с резьбовыми отверстиями1
Ещё 25 позиций состава и артикулы — после регистрации.
