Hangcha CPCD35-XG72E-RT2 — Гидродинамическая коробка передач (часть-1) -2020-07-10
· 55 позиций в составе

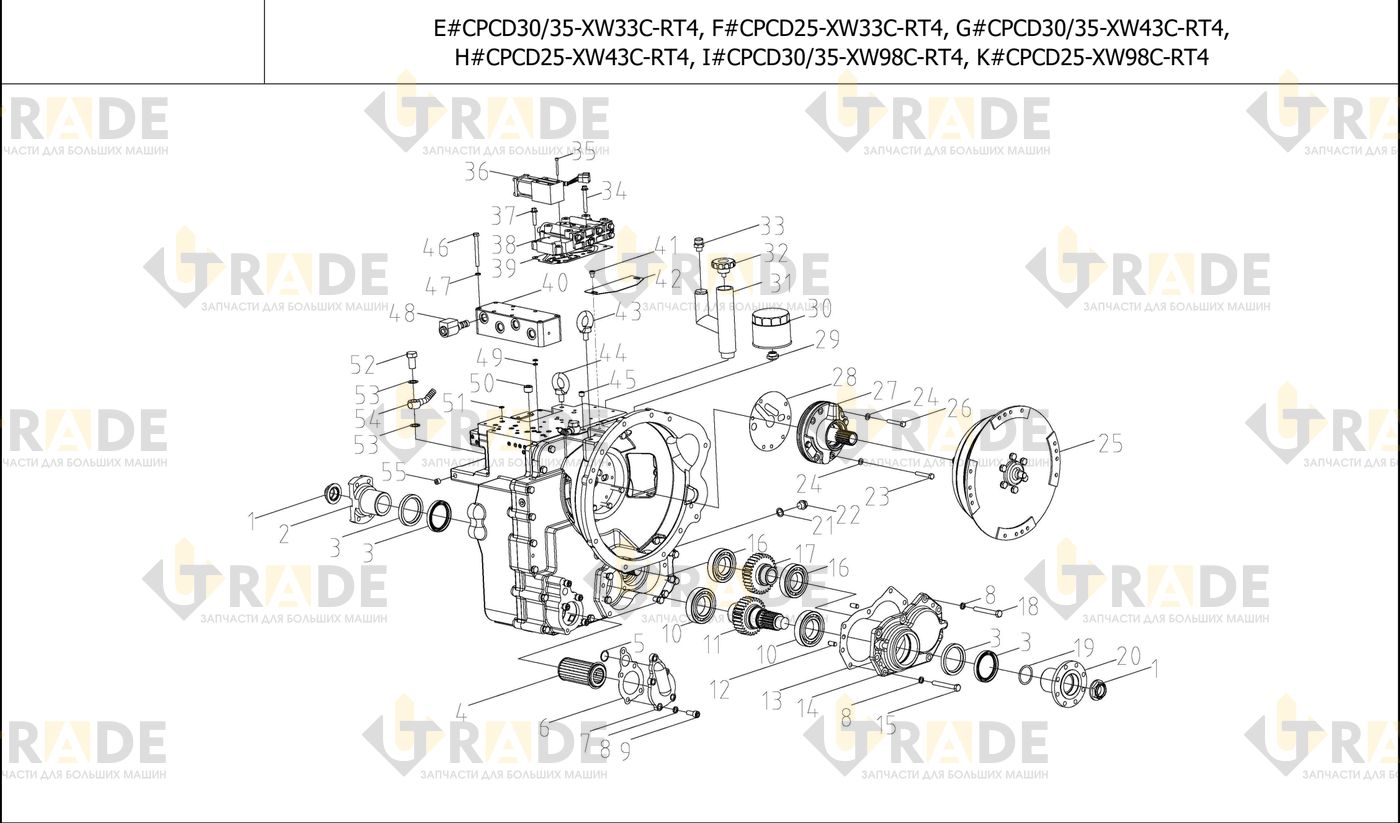

Взрыв-схема узла «Гидродинамическая коробка передач (часть-1) -2020-07-10» Hangcha CPCD35-XG72E-RT2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Контргайка2
- Фланец1
- Маслосъемное кольцо4
- Сетка фильтра1
- Уплотнительное кольцо типа O1
- Прокладка1
- Корпус грубого фильтра1
- Шайба14
- Болт M5×505
- Подшипник шариковый 62112
- Шестерня1
- Штифт 12×202
- Уплотнитель торцевой крышки1
- Концевая крышка1
- Болт M10×1203
- Подшипник 619112
- Шестерня1
- Болт M10×1206
- Уплотнительное кольцо O-ring2
- Фланец1
- Комбинированная прокладка2
- Сливная пробка2
- Болт M8×403
- Прокладка6
- Гидротрансформатор в сборе1
- Болт M10×1203
- Для насоса масла в сборе1
- Прокладка1
Ещё 27 позиций состава и артикулы — после регистрации.
