Hangcha CPCD35-XG72E-RT2 — Коробка передач (часть-1)
· 63 позиций в составе
Взрыв-схема узла «Коробка передач (часть-1)» Hangcha CPCD35-XG72E-RT2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

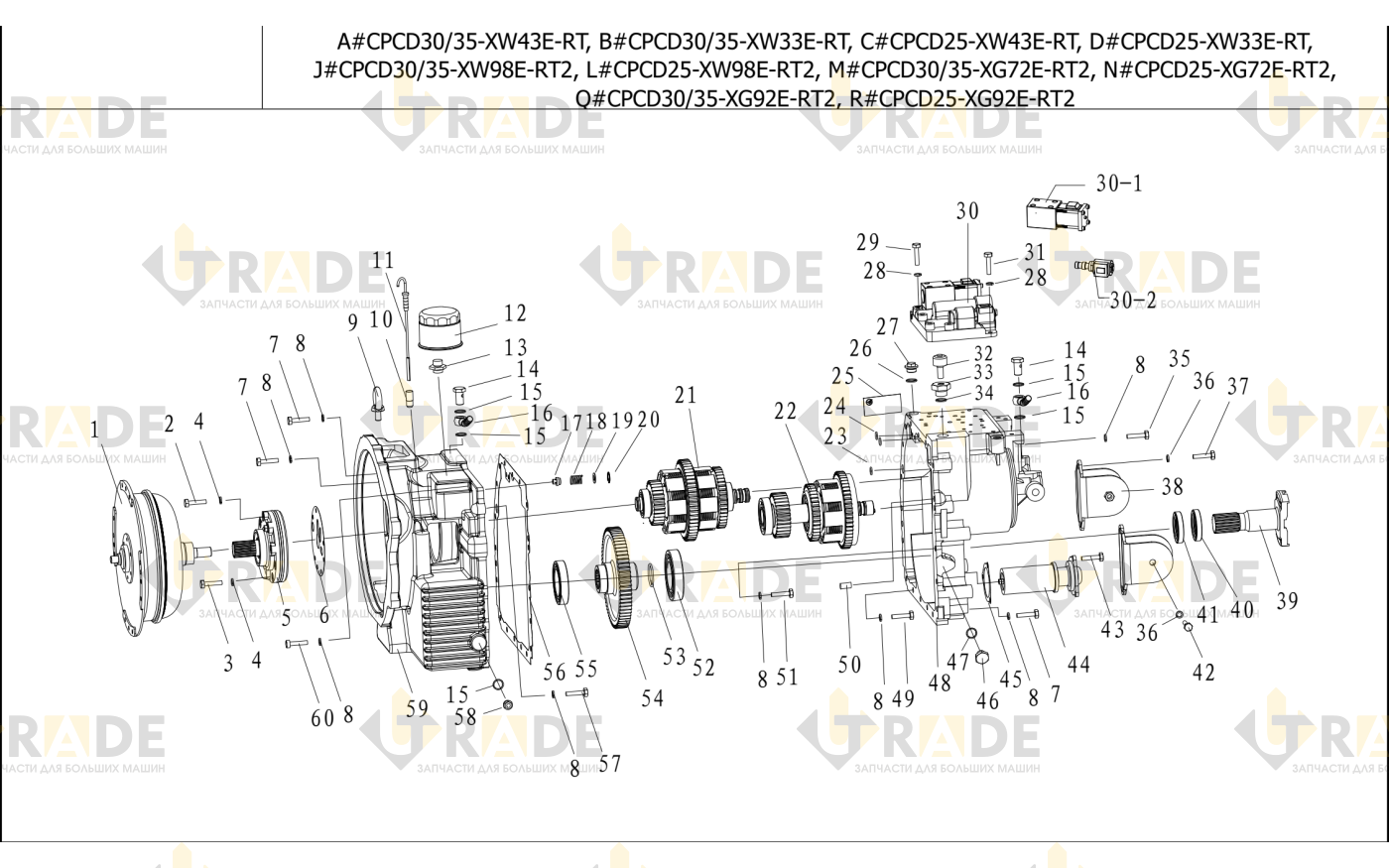

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 63- Гидравлическая трансмиссия1
- Шайба1
- Болт M8×503
- Болт M8×403
- Комбинированная уплотнительная шайба6
- Насос подзарядки1
- Бумажная прокладка1
- Болт M10×856
- Шайба гроверная 1018
- Винт M122
- Сиденье щупа1
- Щуп масляный в сборе1
- Фильтр1
- Ниппель1
- Болт2
- Шайба 165
- Трубопровод в сборе2
- Предохранительный клапан1
- Пружина1
- Шайба1
- Кольцо 221
- Сцепление в сборе I1
- Сцепление в сборе II1
- Уплотнительное кольцо 26×2.41
- Кольцо уплотнительное 15×2.42
- Знак1
- Шайба 161
- Заглушка винтовая1
- Шайба 810
- Болт M8×508
- Клапан электрического управления1
- Электромагнитный направляющий1
Ещё 31 позиций состава и артикулы — после регистрации.
