Hangcha CPCD35-XG72E-RT2 — Электрическая система (OPS)
· 59 позиций в составе
Взрыв-схема узла «Электрическая система (OPS)» Hangcha CPCD35-XG72E-RT2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

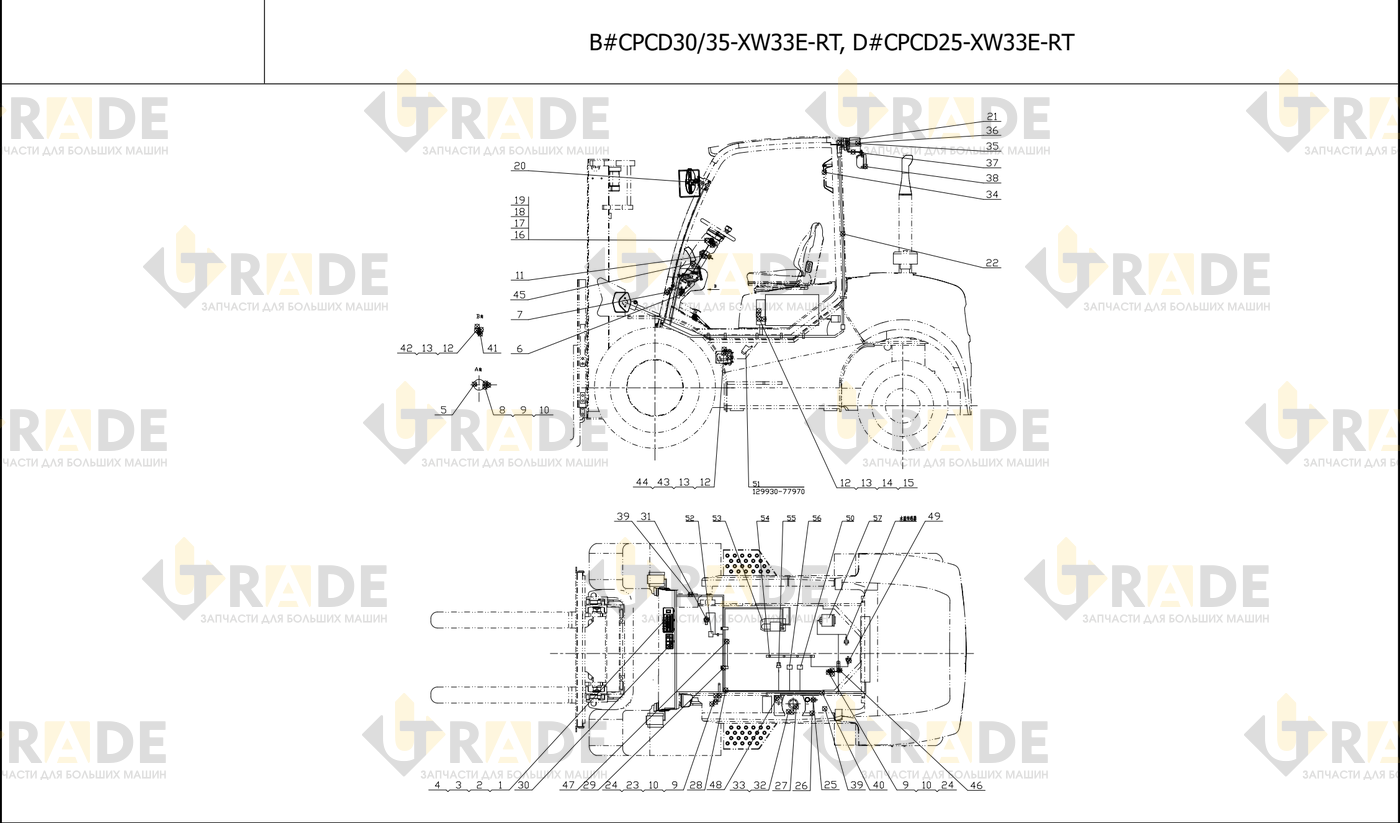

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Приборная панель в сборе1
- Саморез M4×124
- Прокладка 44
- Прокладка 44
- Зуммер1
- Выключатель стоп-сигнала1
- Гудок1
- Болт M8×162
- Шайба пружинная 85
- Палец 2 16 Шайба 85
- Переключатель предпускового подогрева и пуска1
- Выключатель запуска с кнопки1
- Болт M6 20 Шайба 64
- Прокладка 64
- Блок управления1
- Винт карбюратора relay M6×304
- Комбинационный переключатель в сборе1
- Прокладка 54
- Прокладка 59
- Болт M5×259
- Передняя лампа в сборе1
- Задний комбинированный фонарь1
- Жгут задних фонарей1
- Масса стартера1
- Болт M8 × 123
- Кабель аккумуляторный (-)1
- Аккумуляторная батарея, необслуживаемая1
- Датчик топлива1
- Основной жгут проводов1
- Основной жгут проводов1
