Hangcha CPCD35-XG72E-RT2 — Электрическая система (система OPS)
· 57 позиций в составе

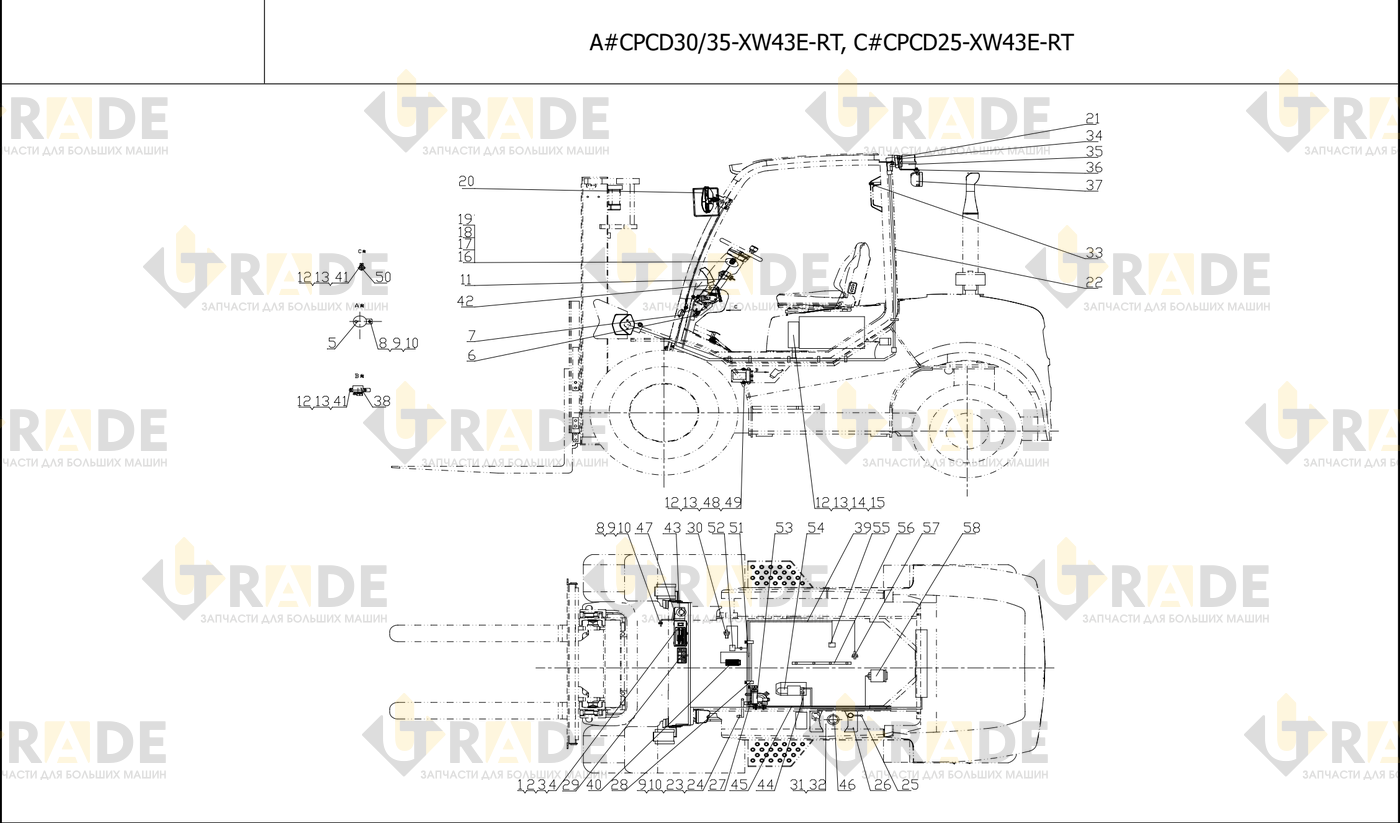

Взрыв-схема узла «Электрическая система (система OPS)» Hangcha CPCD35-XG72E-RT2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Приборная панель в сборе1
- Саморез M4×124
- Прокладка 44
- Прокладка 44
- Зуммер1
- Выключатель стоп-сигнала1
- Гудок1
- Болт M8×163
- Шайба пружинная 84
- Палец 2 16 Шайба 84
- Переключатель предпускового подогрева и пуска1
- Болт M6 20 Шайба 66
- Прокладка 66
- Блок управления1
- Винт карбюратора relay M6×304
- Комбинационный переключатель в сборе1
- Прокладка 54
- Прокладка 54
- Болт M5×254
- Передняя лампа в сборе1
- Задний комбинированный фонарь1
- Жгут задних фонарей1
- Масса стартера1
- Болт M8 × 121
- Кабель аккумуляторный (-)1
- Аккумуляторная батарея, необслуживаемая1
- Аккумуляторная батарея, необслуживаемая1
- Основной жгут проводов1
- Основной жгут проводов1
Ещё 28 позиций состава и артикулы — после регистрации.
