Hangcha CPCD35-XG72E-RT2 — Регулятор дроссельной заслонки в сборе
· 56 позиций в составе

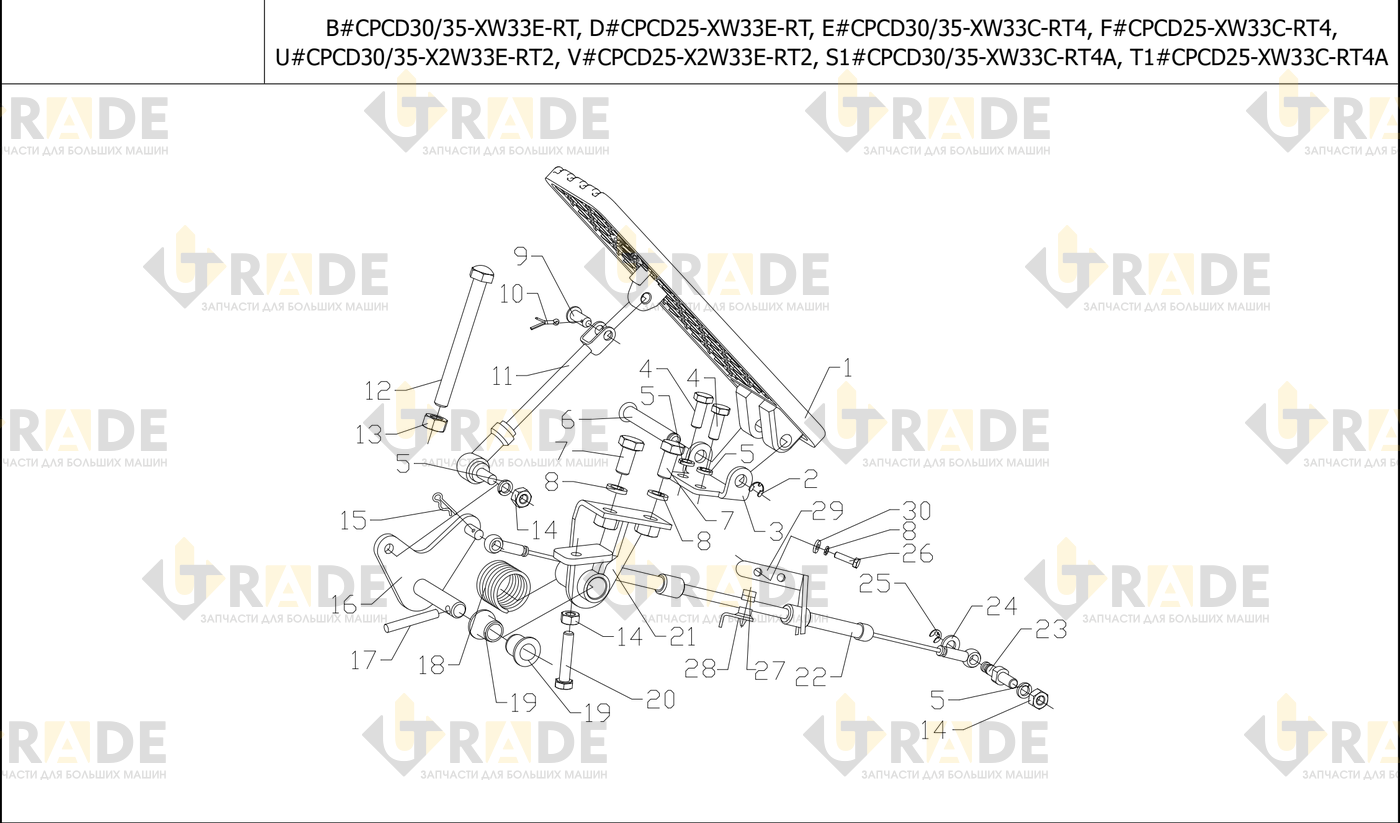

Взрыв-схема узла «Регулятор дроссельной заслонки в сборе» Hangcha CPCD35-XG72E-RT2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Педаль акселератора1
- Противоотжимное кольцо 61
- Кольцо упорное 61
- Опора1
- Опора1
- Болт2
- Болт M6×162
- Болт M6 20 Шайба 64
- Шайба 64
- Вал1
- Вал1
- Болт M8×162
- Болт M8×162
- Шайба пружинная 82
- Прокладка 82
- Штифт B6×161
- Штифт B6×161
- Палец1
- Штекера 2×121
- Штифт 2×12 стержень1
- Шток1
- Болт упора штока1
- Болт упорный1
- Болт M81
- Гайка M81
- Гайка M63
- Гайка M63
- Палец 61
