Caterpillar 962H — Трубопроводы воды в сборе
· 53 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы воды в сборе» Caterpillar 962H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

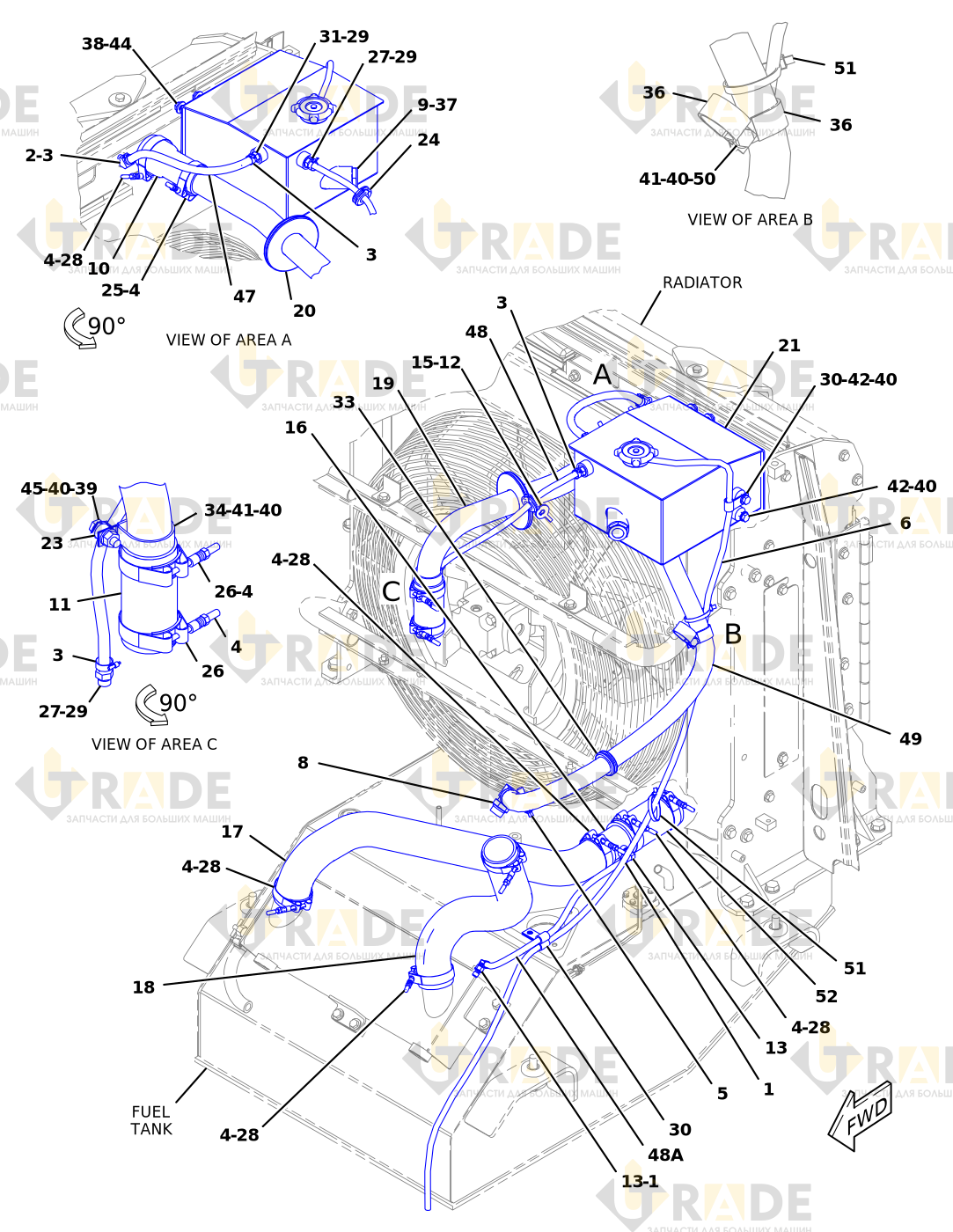

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- ШЛАНГОВЫЙ ХОМУТ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ШЛАНГОВЫЙ ХОМУТ4
- ЗАЩИТА10
- ШЛАНГОВЫЙ ХОМУТ2
- ВОДЯНОЙ ШЛАНГ
- ПЕРЕХОДНИК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ВИЗУАЛЬНЫЙ УКАЗАТЕЛЬ1
- ШЛАНГ1
- ШЛАНГ1
- КОЛПАЧОК - ПЫЛЕЗАЩИТНЫЙ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КЛАПАН В СБОРЕ - ДЛЯ ОТБОРА ПРОБ ЭКСПЛУАТАЦИОННЫХ ЖИДКОСТЕЙ1
- КЛАПАН ОТБОРА ПРОБ1
- ПАТРУБОК В СБОРЕ1
- ШЛАНГ1
- ШЛАНГ1
- ПАТРУБОК В СБОРЕ1
- УПЛОТНЕНИЕ1
- УЗЕЛ БАЧКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ1
- ГЕРМЕТИЧНАЯ КРЫШКА1
- РАСШИРИТЕЛЬНЫЙ БАК В СБОРЕ1
- ПРОКЛАДКА1
Ещё 26 позиций состава и артикулы — после регистрации.
