Caterpillar 962H — Планетарный редуктор в сборе трансмиссии
· 107 позиций в составе· 1 моделей

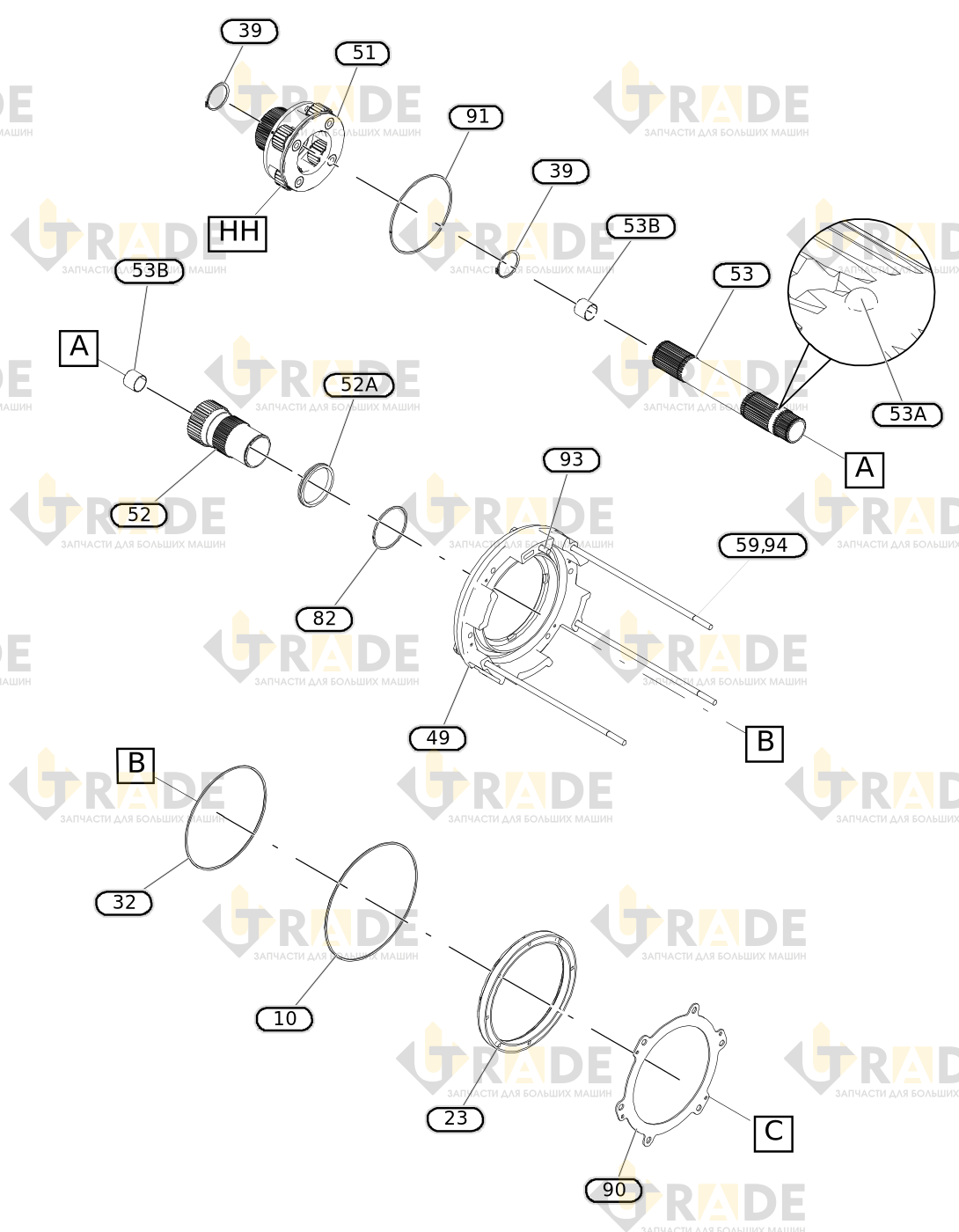

Взрыв-схема узла «Планетарный редуктор в сборе трансмиссии» Caterpillar 962H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
54 из 107- ПЕРВИЧНЫЙ ВАЛ1
- БОЛТ1
- ДЕРЖАТЕЛЬ1
- ШЕСТЕРНЯ - ПЕРЕДАТОЧНАЯ1
- КОЖУХ В СБОРЕ1
- ШТИФТ2
- МЕТАЛЛИЧЕСКОЕ УПЛОТНЕНИЕ2
- КОЛЬЦО - МЕТАЛЛИЧЕСКОЕ УПЛОТНЕНИЕ2
- ВОДИЛО ПЛАНЕТАРНОГО МЕХАНИЗМА1
- КОЛЬЦО - МЕТАЛЛИЧЕСКОЕ УПЛОТНЕНИЕ2
- КОЛЬЦО - УПЛОТНЕНИЕ5
- МУФТА1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- ДИСК - ФРИКЦИОННЫЙ15
- ДИСК МУФТЫ15
- ШЕСТЕРНЯ - СОЛНЕЧНАЯ1
- ПЛАСТИНА1
- ОПОРА КОЛЬЦА1
- СТОПОРНОЕ КОЛЬЦО2
- ЗУБЧАТОЕ КОЛЕСО - КОЛЬЦЕВОЕ1
- ШАРИКОПОДШИПНИК2
- ШЕСТЕРНЯ - СОЛНЕЧНАЯ1
- ЗУБЧАТОЕ КОЛЕСО - КОЛЬЦЕВОЕ1
- ПОРШЕНЬ5
- КОЛЬЦО - СТОПОРНОЕ1
- КОЛЬЦО - СТОПОРНОЕ1
- ШЕСТЕРНЯ - СОЛНЕЧНАЯ1
- ВОДИЛО ПЛАНЕТАРНОГО МЕХАНИЗМА1
- ЗУБЧАТОЕ КОЛЕСО - КОЛЬЦЕВОЕ1
- КОЛЬЦО - СТОПОРНОЕ1
- ВОДИЛО ПЛАНЕТАРНОГО МЕХАНИЗМА1
- СОЛНЕЧНАЯ ШЕСТЕРНЯ В СБОРЕ1
- ЗАГЛУШКА - КРЫШКА2
- КОЛЬЦО - УПЛОТНЕНИЕ5
- КОЖУХ1
- КОЛЬЦО - МЕТАЛЛИЧЕСКОЕ УПЛОТНЕНИЕ1
- НАЖИМНАЯ ПЛАСТИНА1
- КОЛЬЦО - СТОПОРНОЕ1
- ДИСК - ФРИКЦИОННЫЙ5
- ДИСК МУФТЫ4
- КОЛЬЦО - СТОПОРНОЕ3
- КОЛЬЦО - СТОПОРНОЕ1
- СТОПОРНАЯ ПЛАСТИНА1
- ПРУЖИННЫЙ ДИСК5
- КОРПУС В СБОРЕ МУФТЫ1
- Пружинный штифт1
- ШТИФТ1
- КОЖУХ В СБОРЕ1
- ШТИФТ1
- ЗАГЛУШКА - ДРОССЕЛЬНОЕ ОТВЕРСТИЕ1
- КОЛЬЦО - УПЛОТНЕНИЕ2
- КОЛЬЦО - СТОПОРНОЕ1
- ПОДШИПНИК - СПЕЦИАЛЬНЫЙ1
- КОЛЬЦО - СТОПОРНОЕ1
Ещё 53 позиций состава и артикулы — после регистрации.
