Caterpillar 962H — Проводка двигателя в сборе
· 60 позиций в составе· 1 моделей
Взрыв-схема узла «Проводка двигателя в сборе» Caterpillar 962H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

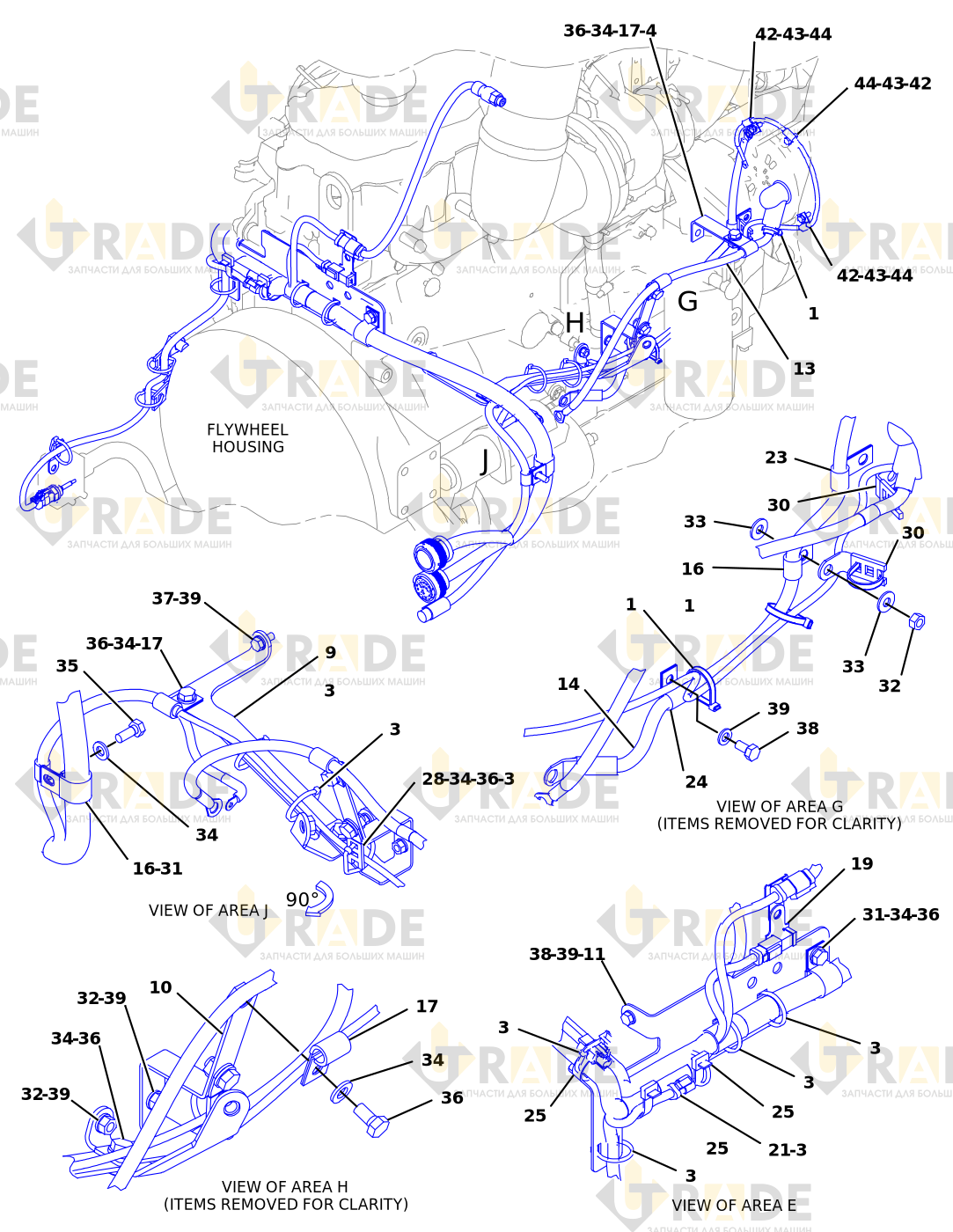

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 60- КАБЕЛЬНАЯ СТЯЖКА8
- КАБЕЛЬНАЯ СТЯЖКА19
- КРОНШТЕЙН В СБОРЕ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДАВЛЕНИЕ1
- Комплект разъемов1
- ВТУЛКА
- КОНТАКТ РАЗЪЕМА3
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДАВЛЕНИЕ1
- ДЕМПФЕР1
- ГРУППА ДАТЧИКА ДАВЛЕНИЯ1
- ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО1
- Датчики в сборе1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой3
- КРОНШТЕЙН В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДАВЛЕНИЕ1
- Комплект разъемов1
- КАБЕЛЬ В СБОРЕ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КАБЕЛЬ
- ИЗОЛЯЦИОННАЯ ЛЕНТА
- КРЫШКА - КЛЕММА1
- КАБЕЛЬ В СБОРЕ1
- КАБЕЛЬ
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ В СБОРЕ1
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ЖГУТ ПРОВОДОВ В СБОРЕ - ДВИГАТЕЛЬ1
- ФИКСАТОР2
