Caterpillar 962H — Насос в сборе - топливо первичный и предварительный фильтр
· 48 позиций в составе· 1 моделей

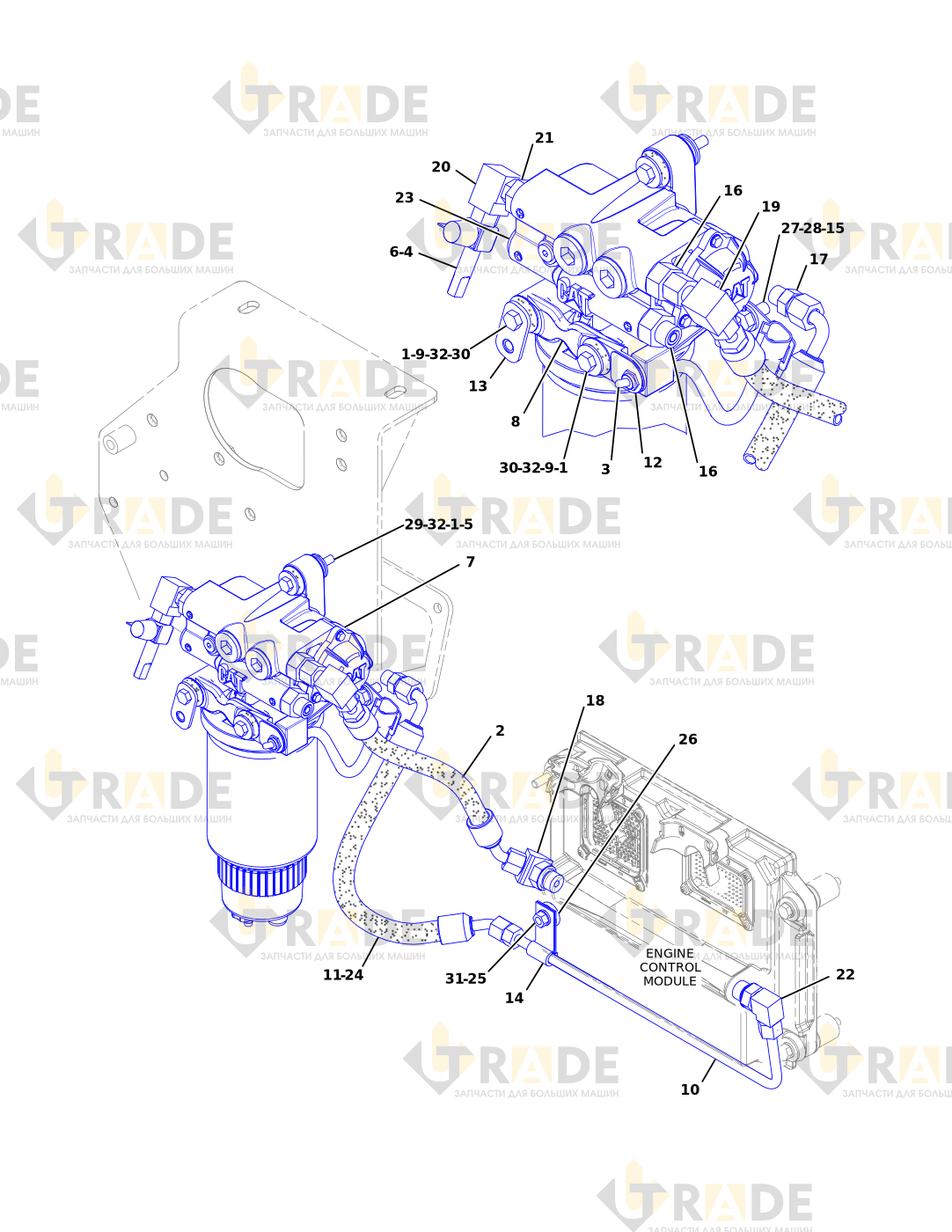

Взрыв-схема узла «Насос в сборе - топливо первичный и предварительный фильтр» Caterpillar 962H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- ВИБРОИЗОЛИРУЮЩАЯ ОПОРА8
- ШЛАНГ В СБОРЕ1
- ГРУППА ПЕРЕКЛЮЧАТЕЛЯ - ТУМБЛЕР1
- КЛАПАН - СЛИВ1
- ПРОКЛАДКА1
- КРЫШКА ПАТРУБКА1
- Насос в сборе первичный фильтр топлива и сепаратор воды1
- КРОНШТЕЙН1
- ПРОКЛАДКА2
- ПАТРУБОК В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ТАБЛИЧКА - ИДЕНТИФИКАЦИОННАЯ1
- ПЛАСТИНА В СБОРЕ1
- ГАЙКА ПРИВАРНАЯ1
- ФИКСАТОР1
- ФИКСАТОР1
- РАЗЪЕМ В СБОРЕ2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- ПЕРЕХОДНИК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
