Caterpillar 962H — Передача выходная распределительная в сборе
· 69 позиций в составе· 1 моделей

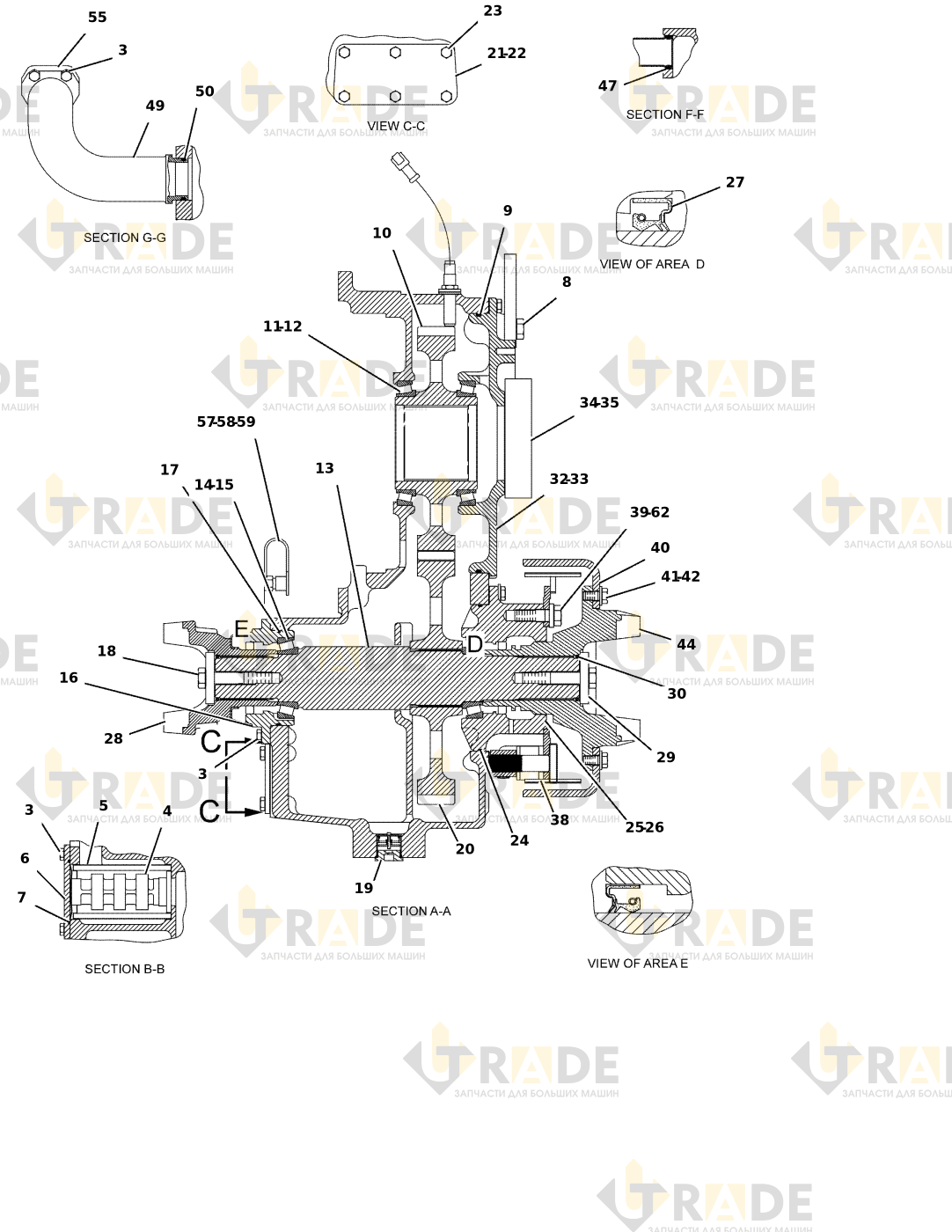

Взрыв-схема узла «Передача выходная распределительная в сборе» Caterpillar 962H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 69- КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ1
- ПОДЪЕМНАЯ ПРОУШИНА1
- БОЛТ27
- ГРУППА МАГНИТНОГО СЕТЧАТОГО ФИЛЬТРА1
- МАГНИТ3
- СЕТЧАТЫЙ ФИЛЬТР ВСАСЫВАЮЩЕГО ПАТРУБКА1
- КРЫШКА В СБОРЕ1
- ВИНТ - ПРИВОД2
- ПРУЖИННАЯ ШАЙБА1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- БОЛТ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ШЕСТЕРНЯ - ПЕРЕДАТОЧНАЯ1
- КОНИЧЕСКИЙ ПОДШИПНИК2
- КРЫШКА - ПОДШИПНИК2
- ВЫХОДНОЙ ВАЛ1
- КОНИЧЕСКИЙ ПОДШИПНИК2
- КРЫШКА - ПОДШИПНИК2
- КОРПУС - ПОДШИПНИК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- БОЛТ2
- ГРУППА ЭКОЛОГИЧНОГО СЛИВНОГО КЛАПАНА1
- ШЕСТЕРНЯ - ПЕРЕДАТОЧНАЯ1
- КРЫШКА - ТРАНСМИССИЯ2
- ПРОКЛАДКА КРЫШКИ2
- БОЛТ12
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОРПУС - ПОДШИПНИК1
- НАБОР РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК1
- УПЛОТНЕНИЕ - МАНЖЕТНОГО ТИПА2
- ВИЛКА В СБОРЕ1
- ДЕРЖАТЕЛЬ2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- ЖЕСТКАЯ ШАЙБА10
- КОРПУС В СБОРЕ - ПОДШИПНИК1
Ещё 34 позиций состава и артикулы — после регистрации.
