Caterpillar 962H — Трубопроводы в сборе вторичного рулевого управления
· 48 позиций в составе· 1 моделей

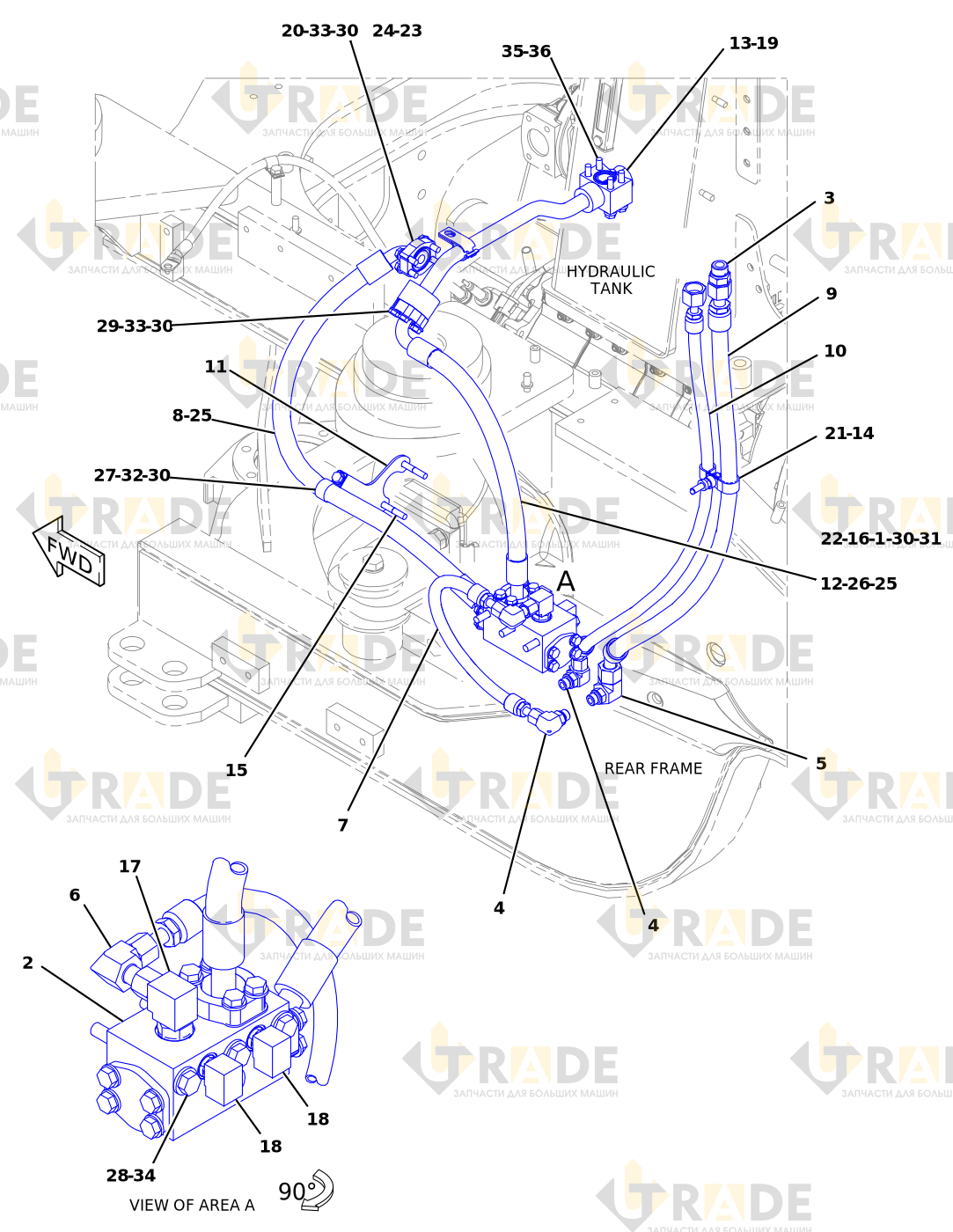

Взрыв-схема узла «Трубопроводы в сборе вторичного рулевого управления» Caterpillar 962H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- ПРОКЛАДКА1
- Узел обратных клапанов1
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- ПЕРЕХОДНИК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ПЕРЕХОДНИК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ФИКСАТОР1
- БОЛТ2
- ПРОКЛАДКА1
Ещё 24 позиций состава и артикулы — после регистрации.
