Caterpillar 962H — Трубопроводы радиатор масла моста
· 87 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы радиатор масла моста» Caterpillar 962H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

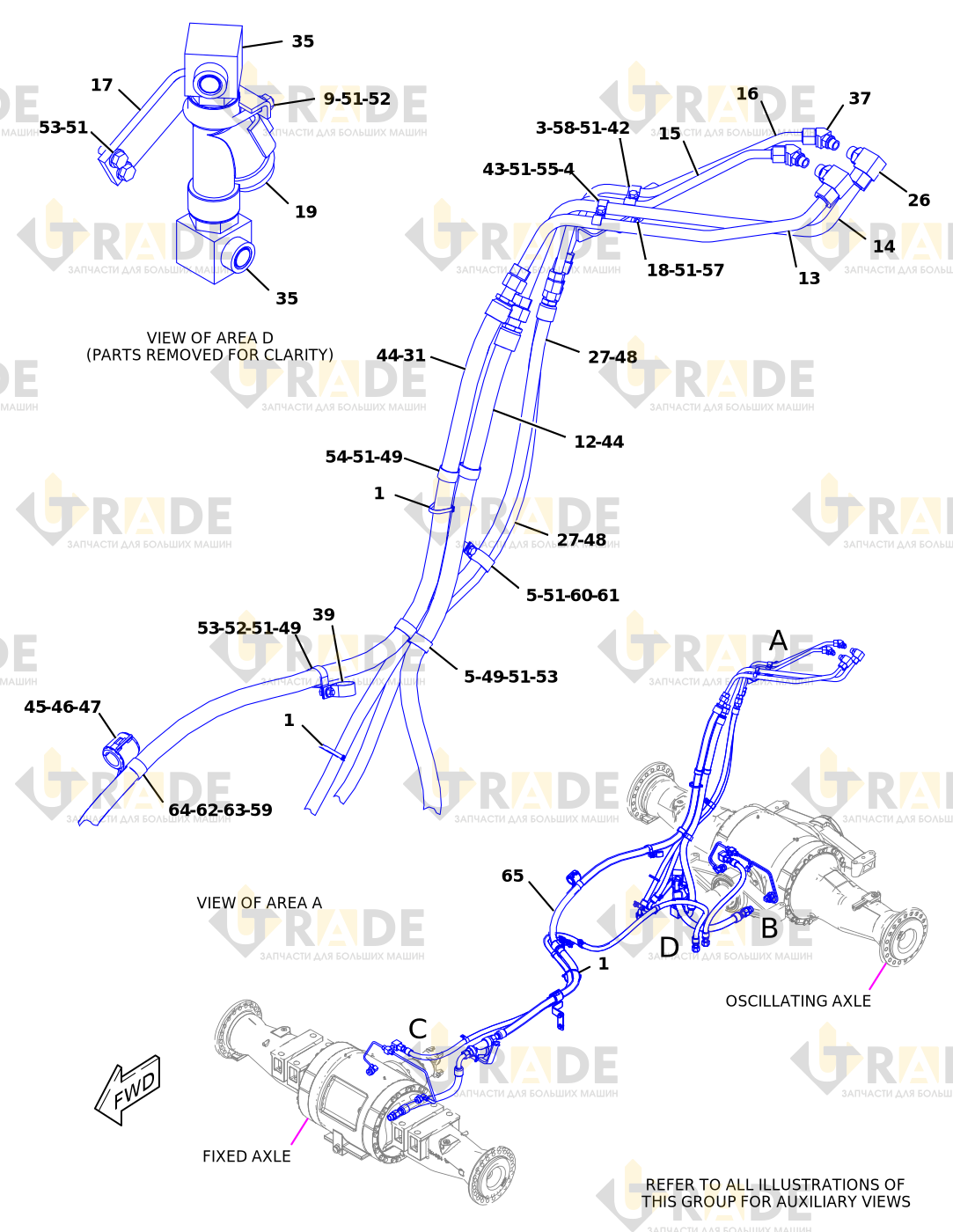

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
44 из 87- КАБЕЛЬНАЯ СТЯЖКА3
- ШАЙБА1
- ПРОКЛАДКА1
- ПРОКЛАДКА1
- ФИКСАТОР2
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- П-ОБРАЗНЫЙ БОЛТ2
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ2
- КРОНШТЕЙН В СБОРЕ1
- МАГНИТНЫЙ ФИЛЬТР2
- КРОНШТЕЙН В СБОРЕ1
- Стыковой1
- КРОНШТЕЙН В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- РАЗЪЕМ В СБОРЕ2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ1
- ПЕРЕХОДНИК В СБОРЕ2
- ПЕРЕХОДНИК1
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ4
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- Адаптер угловой в сборе2
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ШЛАНГ В СБОРЕ2
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
Ещё 43 позиций состава и артикулы — после регистрации.
