Caterpillar 962H — Трубопроводы гидропривода вентилятора и очистки масла в сборе
· 140 позиций в составе· 1 моделей

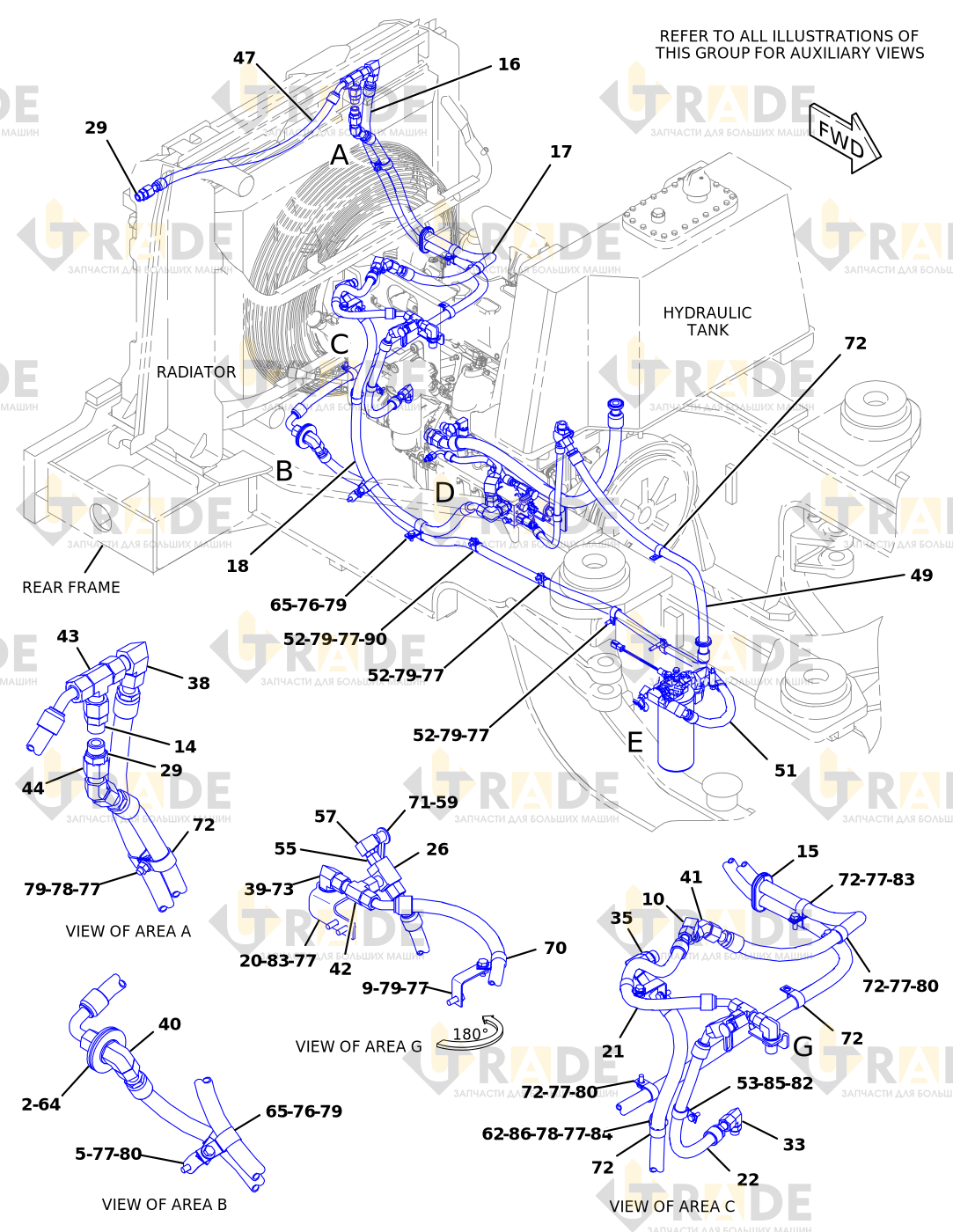

Взрыв-схема узла «Трубопроводы гидропривода вентилятора и очистки масла в сборе» Caterpillar 962H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
70 из 140- ВТУЛКА1
- ШАЙБА2
- КОЛПАЧОК - ПЫЛЕЗАЩИТНЫЙ1
- ПРОКЛАДКА1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой1
- ТРОЙНИК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ТРОЙНИК1
- ТРОЙНИК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- ТРОЙНИК1
- ТРОЙНИК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ТРОЙНИК - ШАРНИРНОЕ СОЕДИНЕНИЕ1
- КРОНШТЕЙН В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- Группа клапанов1
- УПЛОТНЕНИЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КРОНШТЕЙН1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК СПЕЦИАЛЬНЫЙ1
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ3
- Уплотнительное кольцо O-образное1
- ПЕРЕХОДНИК1
- РАЗЪЕМ В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ3
Ещё 70 позиций состава и артикулы — после регистрации.
