Caterpillar 962H — Трубопроводы быстросъема стандартные подъемные машины
· 53 позиций в составе· 1 моделей

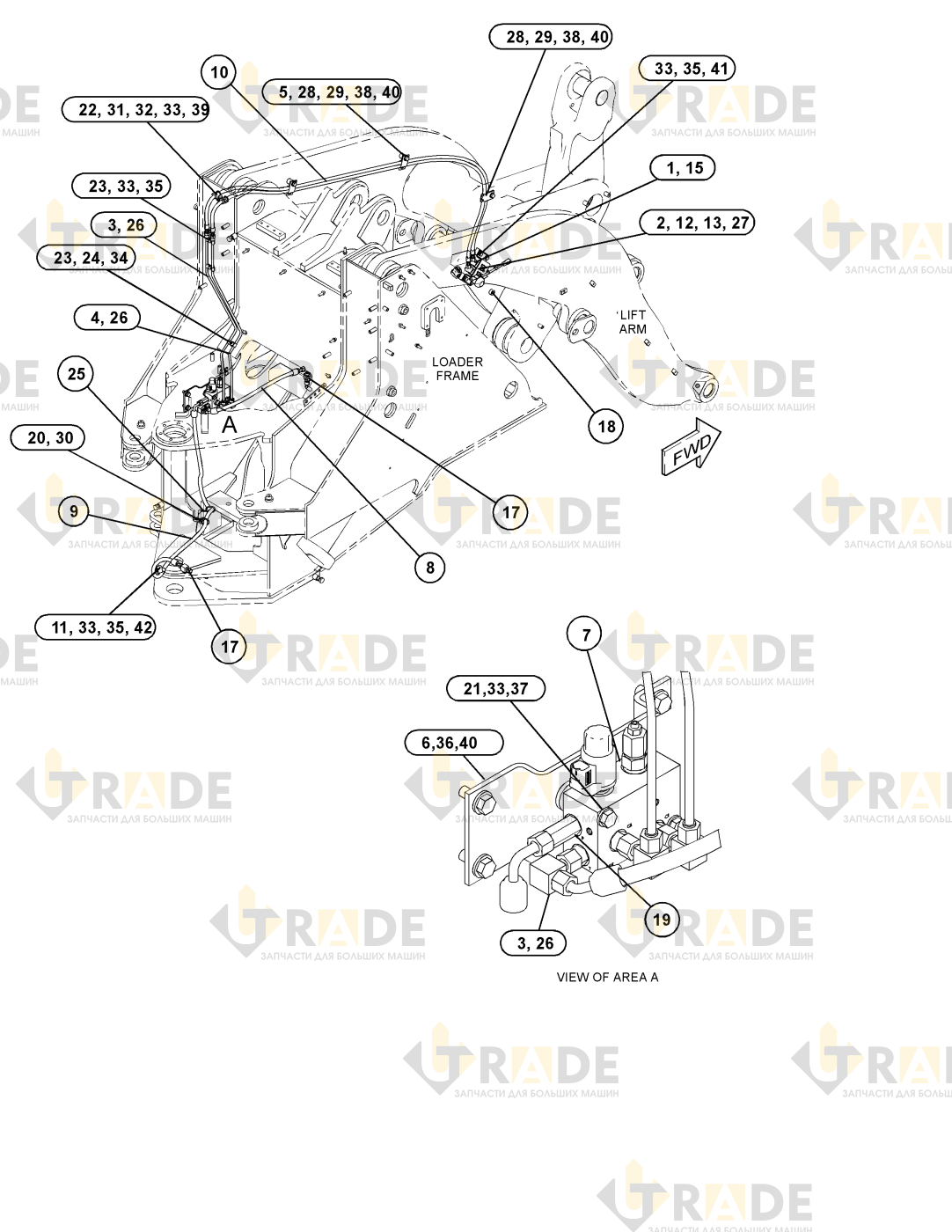

Взрыв-схема узла «Трубопроводы быстросъема стандартные подъемные машины» Caterpillar 962H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- ШАРОВОЙ КЛАПАН2
- КРОНШТЕЙН1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ВТУЛКА3
- КРОНШТЕЙН В СБОРЕ1
- Стыковой2
- ГРУППА ОТВОДНОГО КЛАПАНА1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ2
- ФИКСАТОР1
- ЖЕСТКАЯ ШАЙБА8
- БОЛТ8
- РАЗЪЕМ В СБОРЕ5
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- ПЕРЕХОДНИК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ3
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ТРОЙНИК В СБОРЕ2
- ТРОЙНИК - ШАРНИРНОЕ СОЕДИНЕНИЕ1
- ВСТАВКА - РЕЗЬБОВАЯ1
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
Ещё 26 позиций состава и артикулы — после регистрации.
