John Deere 9410 — Шкив вариатора и крепления передние
· 47 позиций в составе
Взрыв-схема узла «Шкив вариатора и крепления передние» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

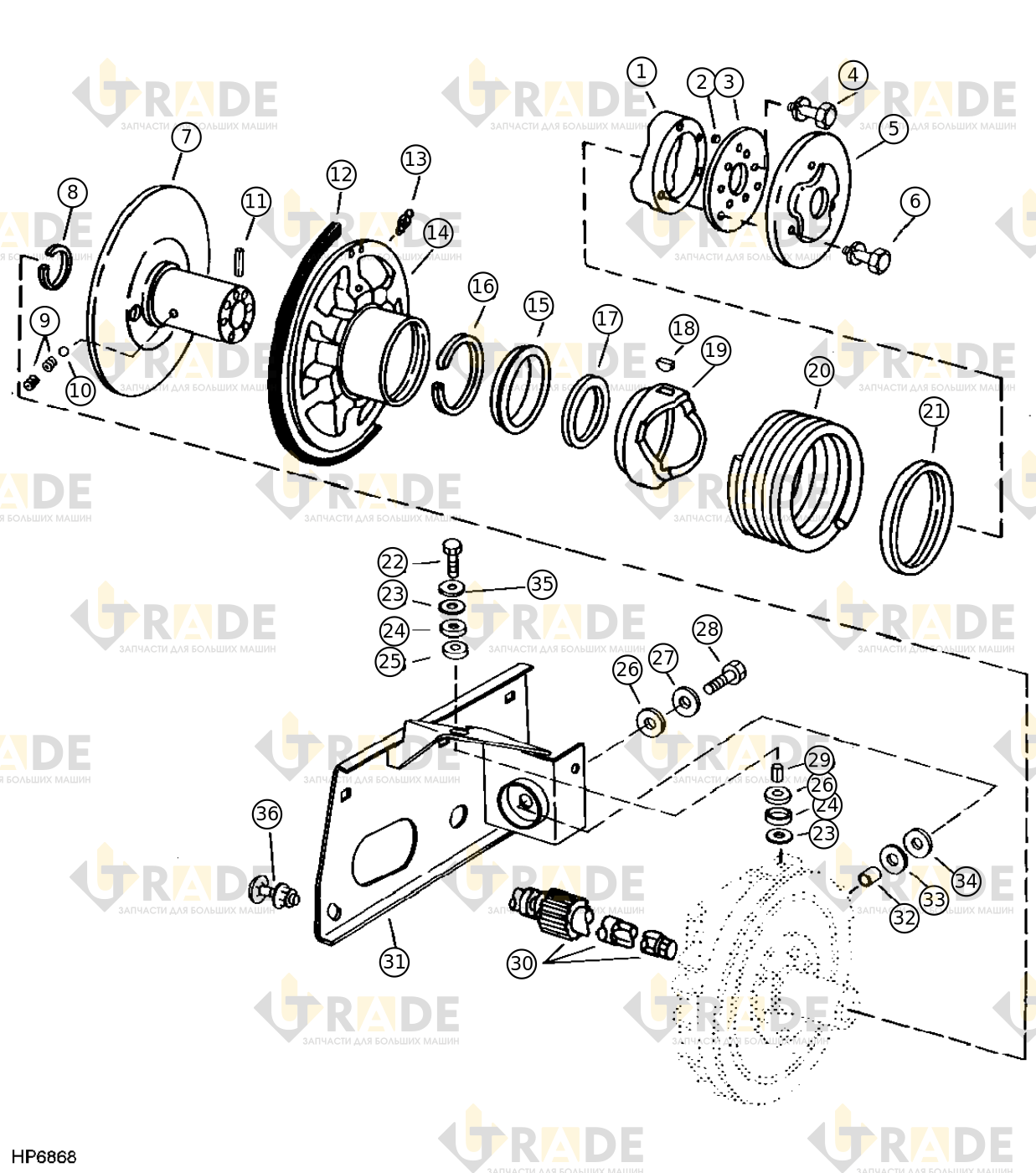

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Пробка фильтра1
- Шайба1
- Болт с шестигранной головкой6
- Контргайка6
- Винт с шестигранной головкой, M10×206
- Контргайка6
- Фиксатор пружины1
- Винт с шестигранной головкой, 3/8" x 3"3
- Контргайка3
- Винт с шестигранной головкой, M10×803
- Винт с шестигранным подголовком, M4×253
- Шкив1
- Внутреннее стопорное кольцо1
- Установочный винт с шестигранным потайным отверстием, 5/16" X 1/4", 5/16" X 1/4"2
- Шарик1
- Пружинный штифт1
- Пружинный штифт1
- Поликлиновой ремень привода корпуса питателя, эффективная длина 4520 мм (178 дюймов)1
- Смазочный ниппель2
- Шкив1
- Шкив привода корпуса питателя1
- Круглая опора уплотнения масляного насоса1
- Внутреннее стопорное кольцо1
- Внутреннее маслосъемное кольцо1
Ещё 23 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 9410
