John Deere 9410 — Корпус измельчителя соломы и барабан ножей
· 54 позиций в составе

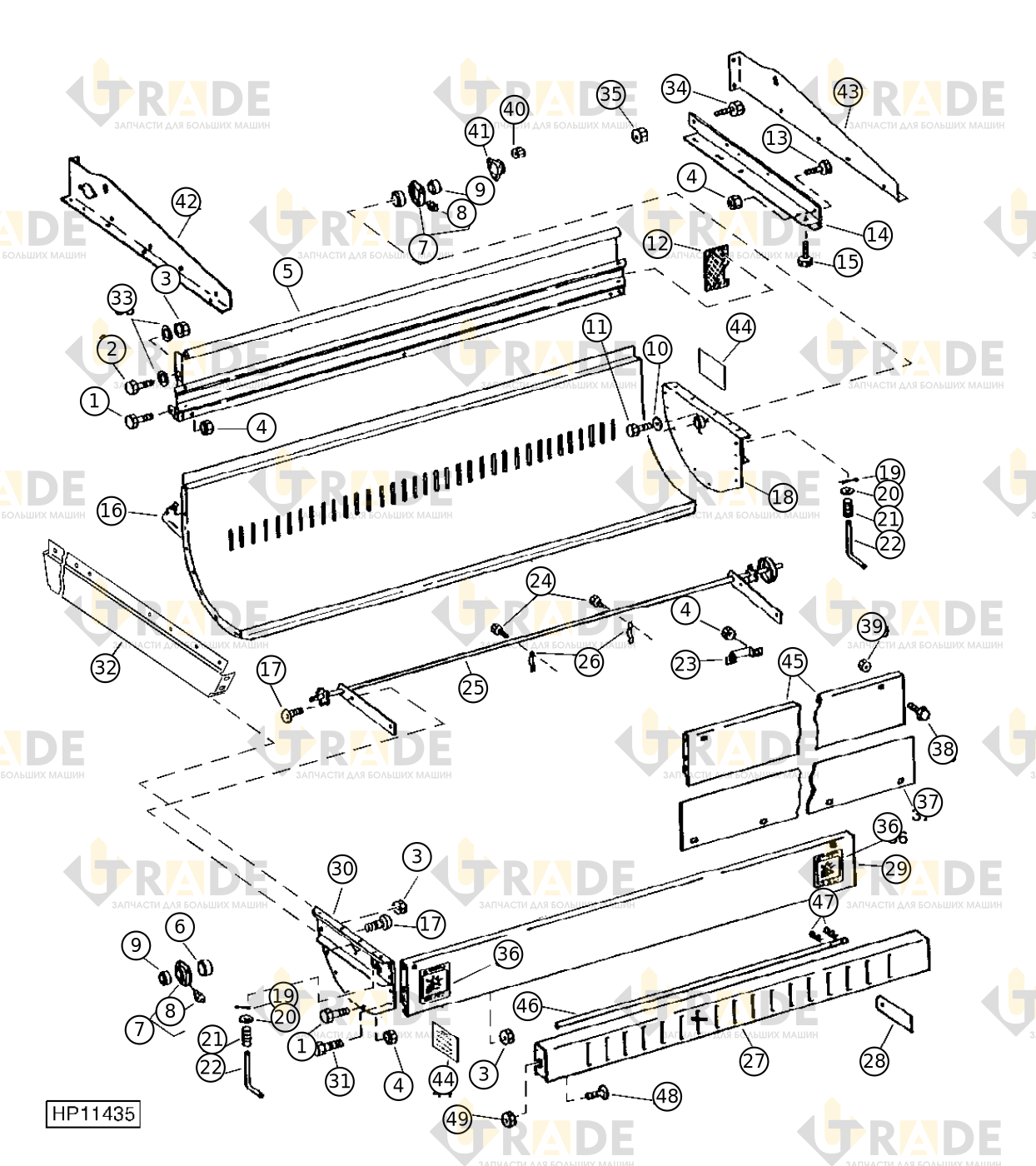

Взрыв-схема узла «Корпус измельчителя соломы и барабан ножей» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Винт с шестигранной головкой и фланцем, M8×201
- Винт с шестигранной головкой, M10×201
- Гексагональная гайка с фланцем, M101
- Контргайка шестигранная с фланцем, M81
- Удлинитель1
- Подшипник с корпусом2
- Корпус и фланец корпуса с прессованием ножевого блока соломоизмельчителя2
- Смазочный ниппель2
- Запирающая гайка2
- Шайба с круглым отверстием6
- Болт с шестигранной головкой и фланцем, M10×353
- Винт с шестигранной головкой и фланцем, M10×453
- Защитный кожух2
- Шпилька с шестигранной головкой и фланцем M8×251
- Опора1
- Винт с шестигранной головкой и фланцем, M10×301
- Лист, нижняя часть рубилки соломы1
- Болт с полукруглой головкой и квадратным подголовником, M10×251
- Плита измельчителя сена, правая сторона1
- Котировочный штифт2
- Шайба с круглым отверстием2
- Пружина сжатия пальца чоплера2
- Палец чоплера2
- Ручка двери2
- Болт с потайной головкой и квадратным подголовником, M8×204
- Звездочка привода измельчителя соломы1
- Хомут болтовой4
Ещё 27 позиций состава и артикулы — после регистрации.
