John Deere 9410 — Корпус и комплект лопастей разгрузочного шнека хвостовых отходов
· 43 позиций в составе

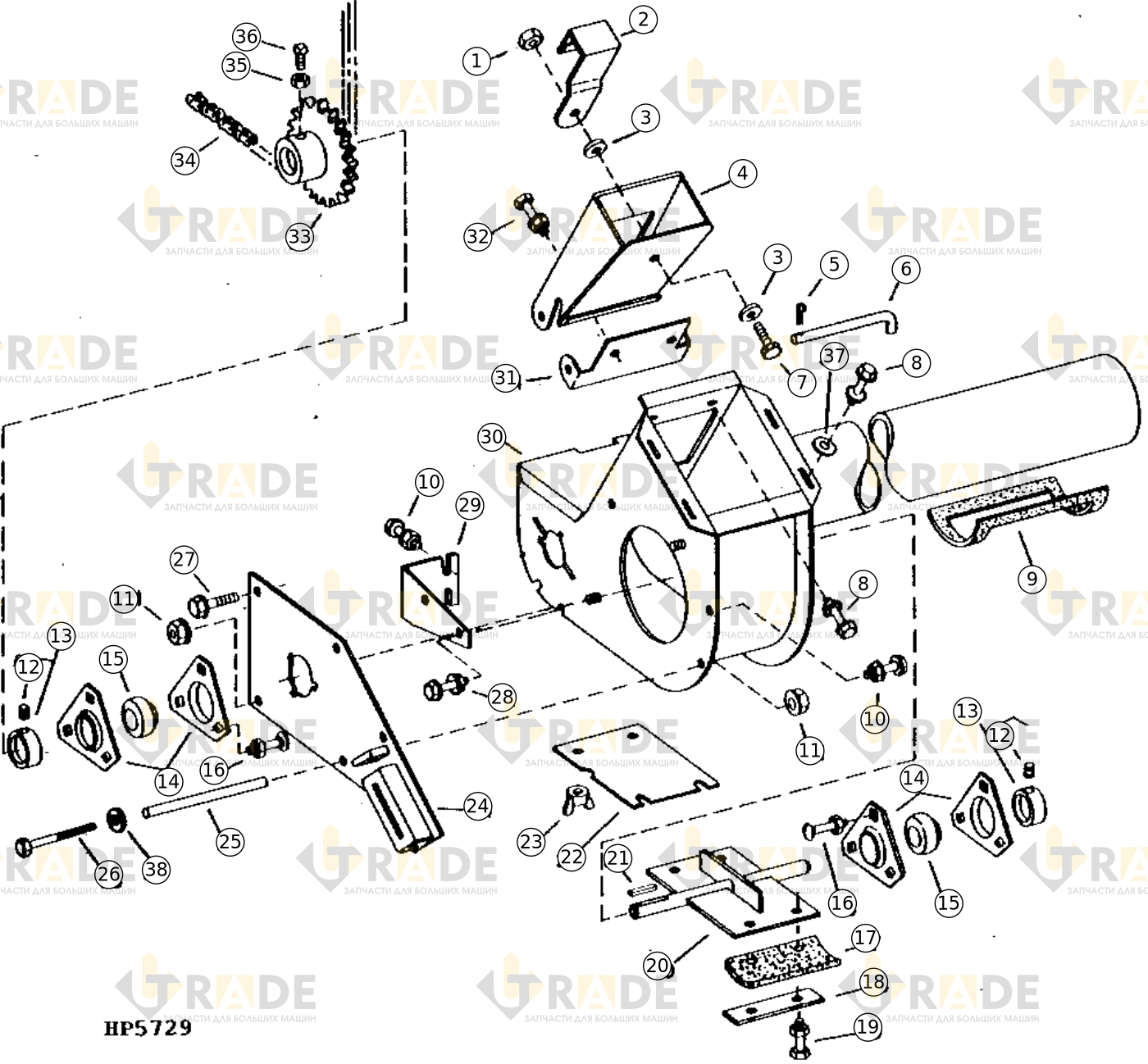

Взрыв-схема узла «Корпус и комплект лопастей разгрузочного шнека хвостовых отходов» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Гайка стопорная с шестигранной головкой и фланцем, M61
- Засов1
- Шайба с круглым отверстием2
- Дверца элеватора зерна1
- Пружинный зажим1
- Быстроразъемный фиксатор изогнутого пальца1
- Винт с шестигранной головкой, M6×161
- Винт с шестигранной головкой и фланцем, M8×206
- Контргайка шестигранная с фланцем, M86
- Уплотнение1
- Винт с шестигранной головкой и фланцем, M8×203
- Контргайка шестигранная с фланцем, M83
- Контргайка шестигранная с фланцем, M83
- Установочный винт без шляпки с шестигранным отверстием, M8×82
- Запирающая гайка2
- Опора подшипника с фланцем и тремя отверстиями1
- Шариковый подшипник2
- Болт с полукруглой головкой и квадратным подголовником, M10×251
- Гексагональная гайка с фланцем, M101
- Внутренний винт корпуса шнека4
- Хомут4
- Шестигранный винт с фланцем, M8×301
