John Deere 9410 — Привод соломотрясов, шнеков конвейера, решета и сита
· 55 позиций в составе
Взрыв-схема узла «Привод соломотрясов, шнеков конвейера, решета и сита» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

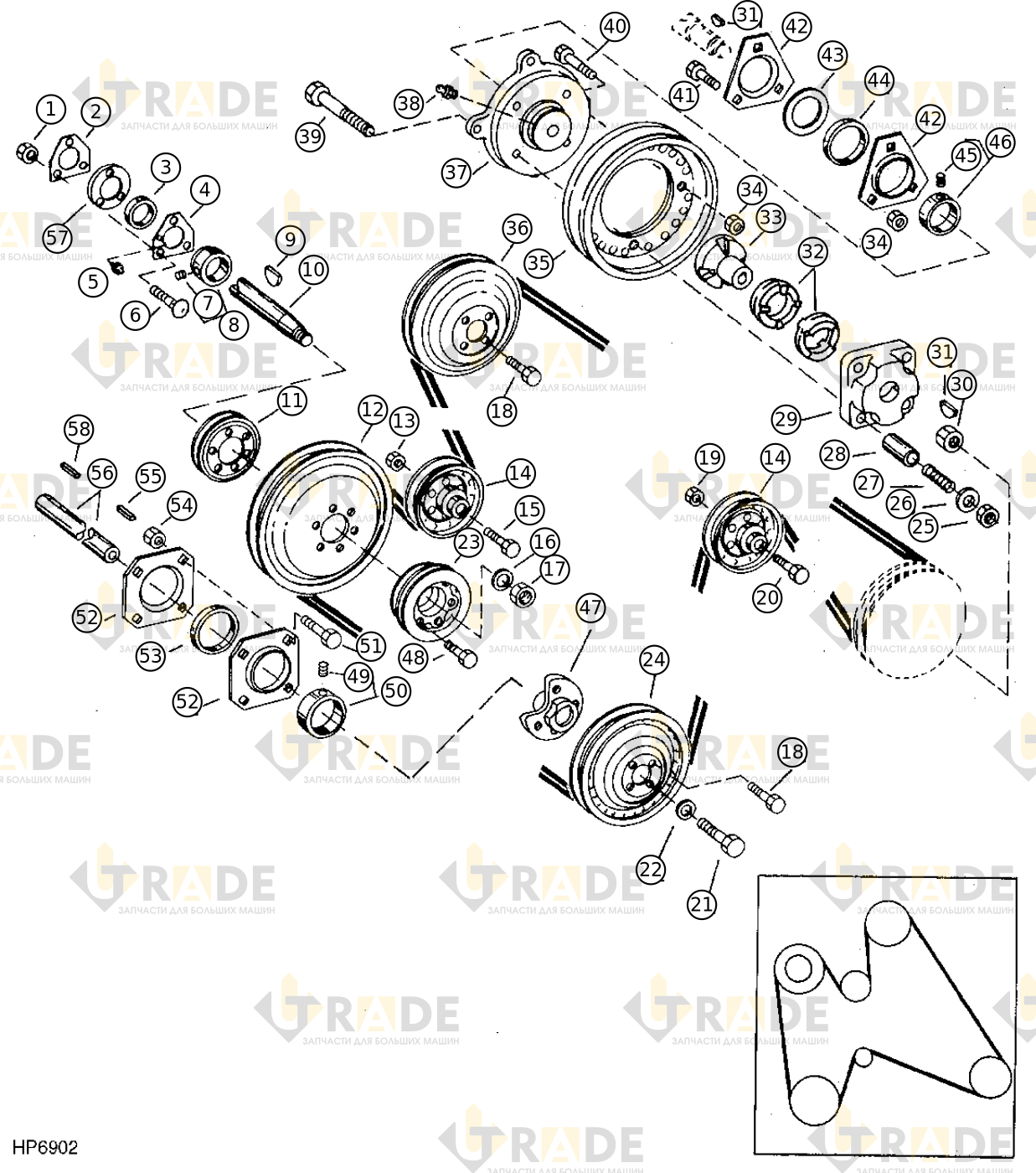

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Гексагональная гайка с фланцем, M103
- Опора подшипника с фланцем и тремя отверстиями1
- Шариковый подшипник1
- Опора подшипника с фланцем и тремя отверстиями1
- Смазочный ниппель1
- Болт с полукруглой головкой и квадратным подголовником, M10×253
- Сборка стопорного кольца1
- Шпонка Вудроффа, 10×131
- Промежуточный вал1
- Прямой шпиндель типа штифт1
- Шкив привода блока сепарации и очистки1
- Шкив1
- Контргайка шестигранная с фланцем, M161
- Натяжной ролик2
- Болт с шестигранной головкой и фланцем, M16×601
- Шайба с круглым отверстием1
- Гексагональная контргайка, M241
- Винт с шестигранной головкой, M10×208
- Контргайка шестигранная с фланцем, M161
- Болт с шестигранной головкой и фланцем, M16×601
- Болт шестигранный, M16×352
- Шайба с круглым отверстием2
- Шкив1
- Шкив1
- Гайка самоконтрящаяся шестигранная с фланцем, M104
- Шайба с круглым отверстием4
- Пружина сжатия4
- Простая вставка4
Ещё 27 позиций состава и артикулы — после регистрации.
