John Deere 9410 — Нижний шнек и распашная дверца чистого зерна
· 48 позиций в составе
Взрыв-схема узла «Нижний шнек и распашная дверца чистого зерна» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

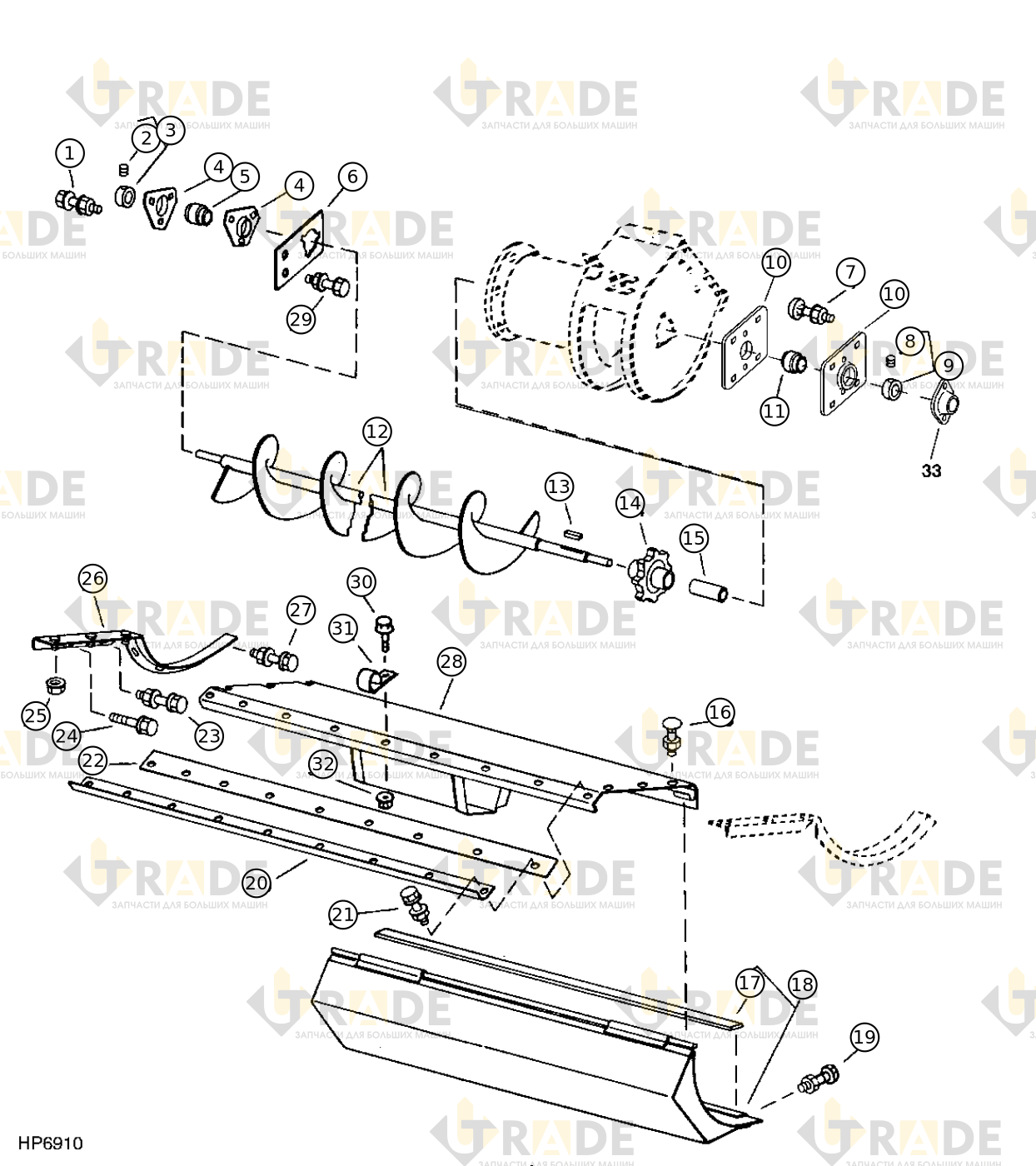

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Шпилька с шестигранной головкой и фланцем M8×253
- Контргайка шестигранная с фланцем, M83
- Установочный винт с шестигранным отверстием без головки, M6×61
- Запирающая гайка1
- Опора подшипника с фланцем и тремя отверстиями2
- Шарикоподшипник1
- Защитная пластина1
- Болт с полукруглой головкой и квадратным подголовником, M10×353
- Шайба с круглым отверстием3
- Гексагональная гайка с фланцем, M103
- Установочный винт без шляпки с шестигранным отверстием, M8×81
- Запирающая гайка1
- Подшипниковый узел с фланцем квадратной формы с 4 отверстиями2
- Шариковый подшипник1
- Загрузочный шнек для чистого зерна нижний1
- Втулка с центральным отверстием1
- Звездочка цепи элеватора чистого зерна нижняя, 8 зубьев1
- Простая вставка1
- Болт с кареткой, M8×163
- Контргайка шестигранная с фланцем, M83
- Амортизатор1
- Дверь1
- Дверь в сборе1
- Дверь в сборе1
Ещё 24 позиций состава и артикулы — после регистрации.
