John Deere 9410 — Рулевая колонка (нижняя часть)

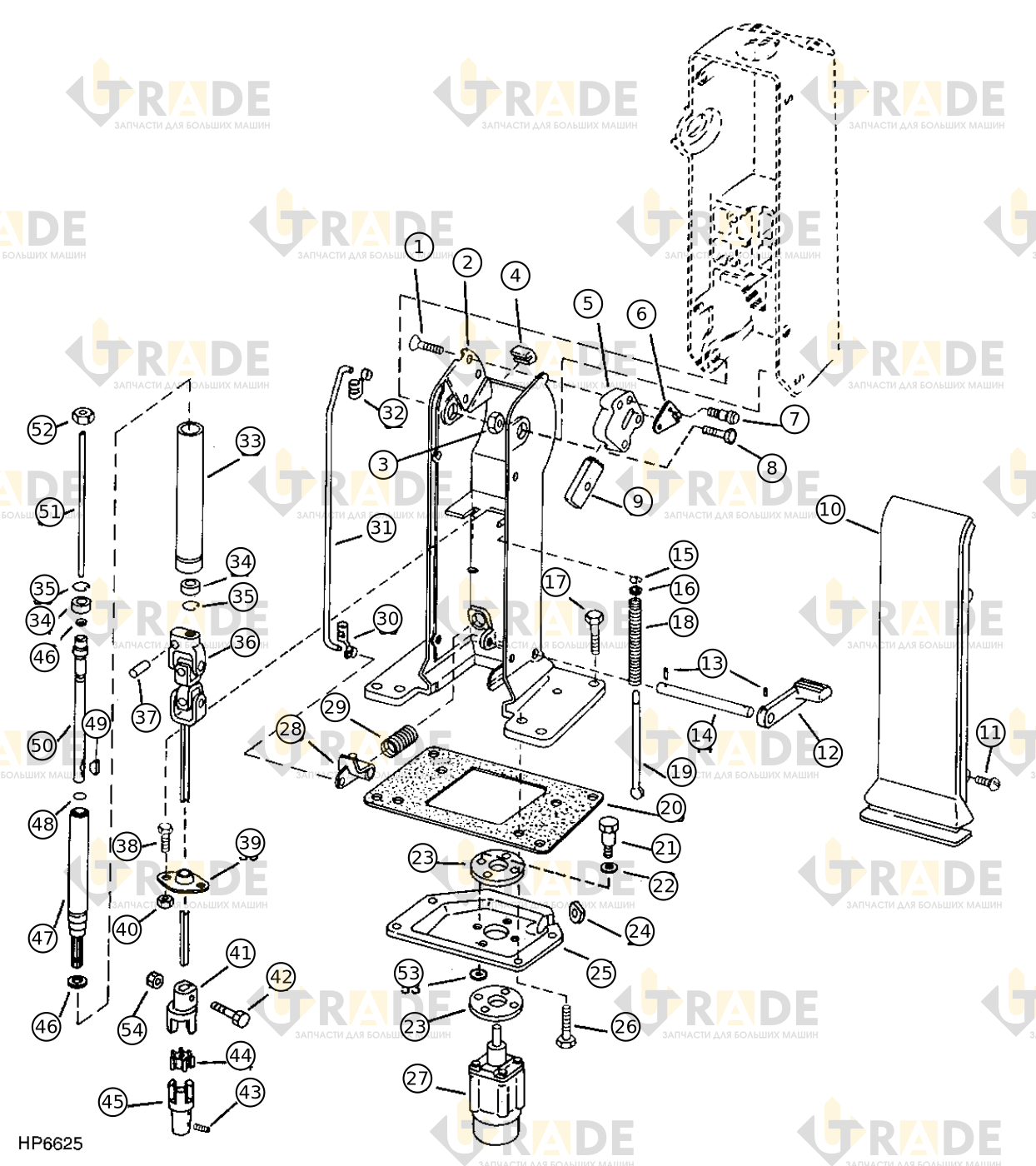

Взрыв-схема узла «Рулевая колонка (нижняя часть)» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Винт с потайной головкой, M8×253
- Корпус рулевой колонки1
- Шестигранная контрящаяся гайка, M102
- Изолятор упора колонны1
- Корпус замка1
- Кривошип запорного устройства1
- Болт с шестигранной головкой и цилиндрической шейкой, M6×20.752
- Винт с цилиндрической головкой, M10×322
- Шатун замка рулевой колонки1
- Крышка колонки нижняя1
- Винт с потайной головкой, M6×124
- Педаль запорного устройства1
- Пружинный штифт2
- Прямой сверленный штифт1
- Внешняя царма1
- Шайба с круглым отверстием1
- Винт с шестигранной головкой и фланцем, M8×504
- Пружина сжатия1
- Направляющий шток пружины1
- Уплотнение рулевой колонки1
- Болт с шестигранной головкой и цилиндрической шейкой, M8×34.754
- Шайба с круглым отверстием4
- Изолятор нижней рулевой колонки2
- Боковая уплотнительная втулка1
- Поддержка насоса рулевого управления1
- Шпилька с шестигранной головкой и фланцем M8×254
- Клапан рулевой колонки1
Ещё 27 позиций состава и артикулы — после регистрации.
