John Deere 9410 — Рукояти привода и натяжителя защитного экрана
· 54 позиций в составе
Взрыв-схема узла «Рукояти привода и натяжителя защитного экрана» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

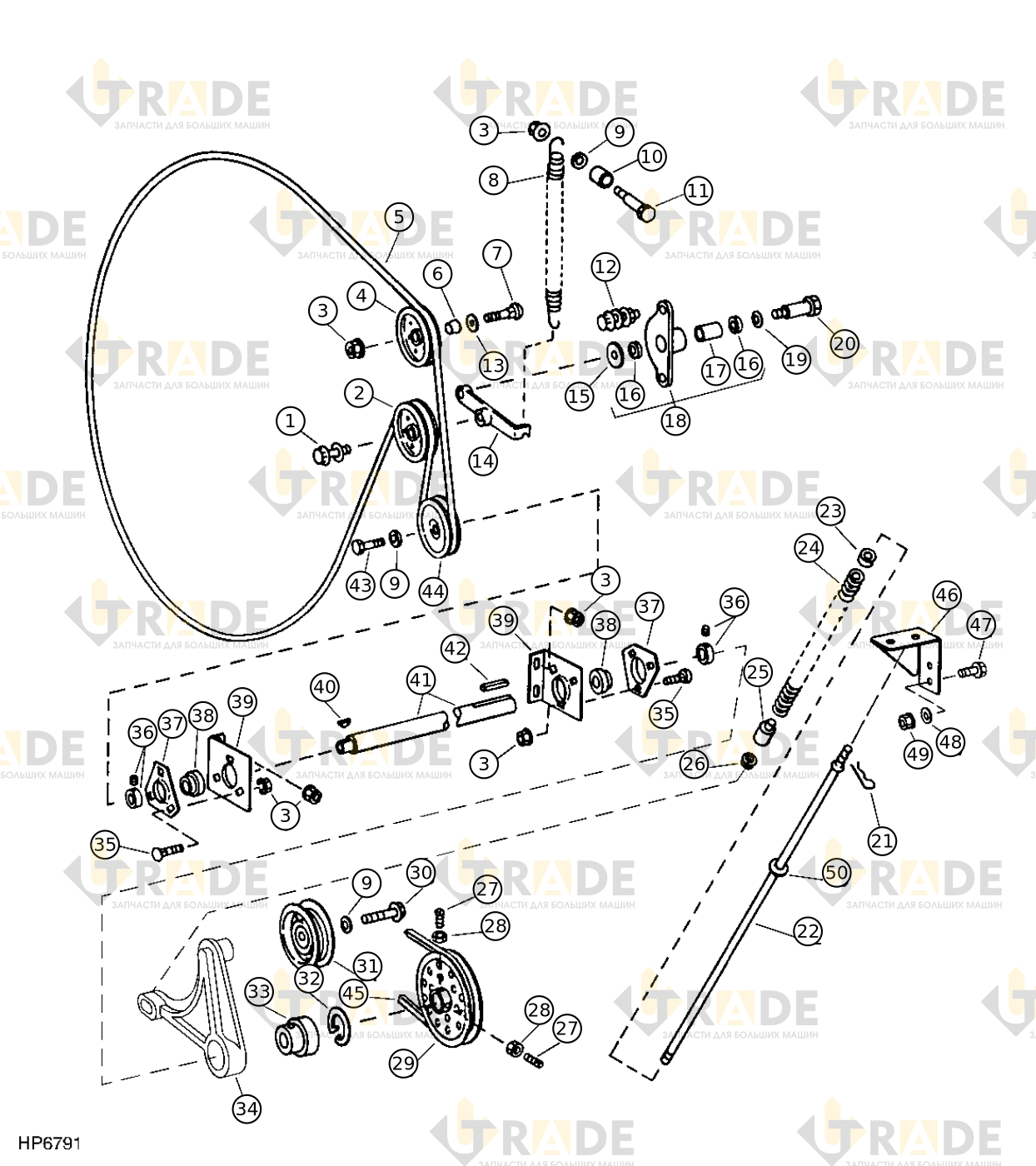

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Винт с шестигранной головкой и фланцем, M8×351
- Шайба с круглым отверстием1
- Направляющая колесо1
- Натяжной ролик привода вращающегося сита1
- Контргайка шестигранная с фланцем, M810
- Направляющая колесо1
- Шкив натяжного ролика привода вращающегося сита1
- Ремень круглого сечения привода вращающегося сита, эффективная длина 3830 мм (150,8 дюйма)1
- Болт с потайной головкой и квадратным шеей, M8×651
- Пружина растяжения1
- Шайба с круглым отверстием3
- Простая втулка1
- Болт, M8×401
- Шпилька с шестигранной головкой и фланцем M8×252
- Шайба с круглым отверстием2
- Контргайка шестигранная с фланцем, M82
- Шайба с круглым отверстием1
- Рычаг натяжного ролика привода вращающегося сита1
- Шайба с круглым отверстием1
- Внутреннее маслосъемное кольцо2
- Цилиндрическая бронзовая втулка1
- Опора1
- Шайба с круглым отверстием1
- Винт с шестигранной головкой и фланцем, M8×511
- Пружинный зажим1
- Тяга привода вращающегося сита1
- Втулка дистанционная1
Ещё 27 позиций состава и артикулы — после регистрации.
