John Deere 9410 — Редуктор привода цилиндра двухступенчатого диапазона
· 53 позиций в составе
Взрыв-схема узла «Редуктор привода цилиндра двухступенчатого диапазона» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

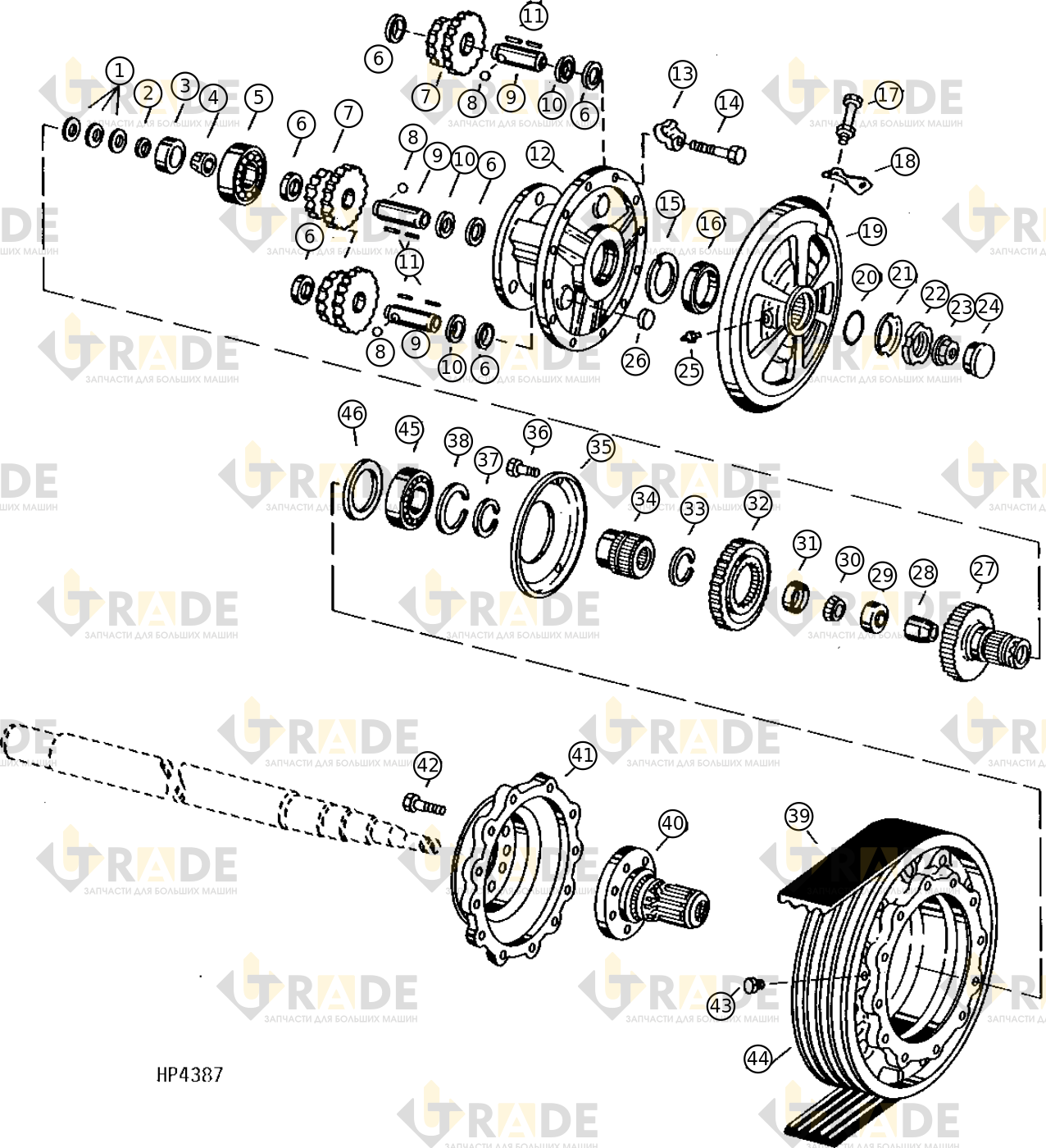

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Плоская круглая прокладка1
- Плоская круглая прокладка1
- Плоская круглая прокладка1
- Металлическая шайба с круглым отверстием1
- Чашка подшипника1
- Конус конического роликоподшипника1
- Подшипник шариковый цилиндрический однорядный1
- Толерантная шайба6
- Шестерня3
- Шаровый шарнир3
- Вал шестерни3
- Шайба с круглым отверстием3
- Подшипник с игольчатым роликом и штифтом132
- Крышка1
- Фиксатор штифта3
- Винт с шестигранной головкой и фланцем, M10×4012
- Контргайка9
- Плоская круглая прокладка1
- Внутреннее маслосъемное кольцо1
- Болт с шестигранной головкой1
- Контргайка шестигранная, 1/4"1
- Слуговатый элемент привода цилиндра1
- Колесо1
- Уплотнение уплотнительным кольцом1
- Контргайка1
- Гайка1
- Контргайка шестигранная, 7/8"1
