John Deere 9410 — Редуктор двигателя (привод сепаратора, мокрое сцепление и вал привода насоса)
· 49 позиций в составе

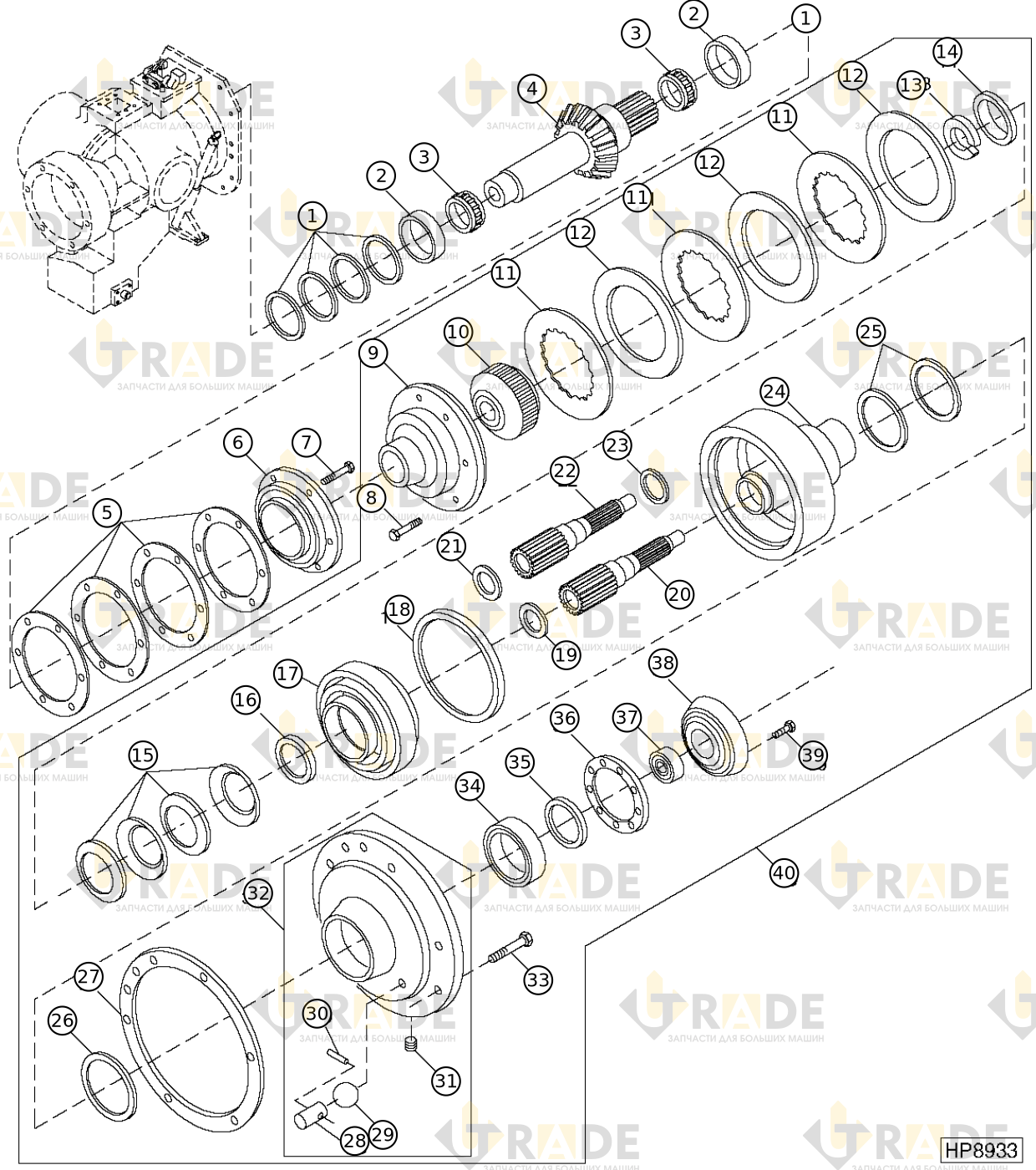

Взрыв-схема узла «Редуктор двигателя (привод сепаратора, мокрое сцепление и вал привода насоса)» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Плоская круглая прокладка1
- Плоская круглая прокладка1
- Плоская круглая прокладка1
- Плоская круглая прокладка1
- Чашка подшипника2
- Конус конического роликоподшипника2
- Прокладка с круглыми отверстиями на расстоянии1
- Прокладка с круглыми отверстиями на расстоянии1
- Прокладка с круглыми отверстиями на расстоянии1
- Прокладка с круглыми отверстиями на расстоянии1
- Корпус1
- Болт с шестигранной головкой и фланцем, M10×356
- Винт с шестигранной головкой и фланцем, M10×306
- Ступица1
- Ведомая ступица муфты1
- Ступица1
- Диск сцепления3
- Тарельчатая муфта редуктора3
- Внешняя царма1
- Фиксатор пружины1
- Выпуклая шайба4
- Шайба1
- Поршень сцепления1
- Шайба1
- Стопорное кольцо1
Ещё 24 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 9410
