John Deere 9410 — Разбрасыватель соломы
· 47 позиций в составе
Взрыв-схема узла «Разбрасыватель соломы» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

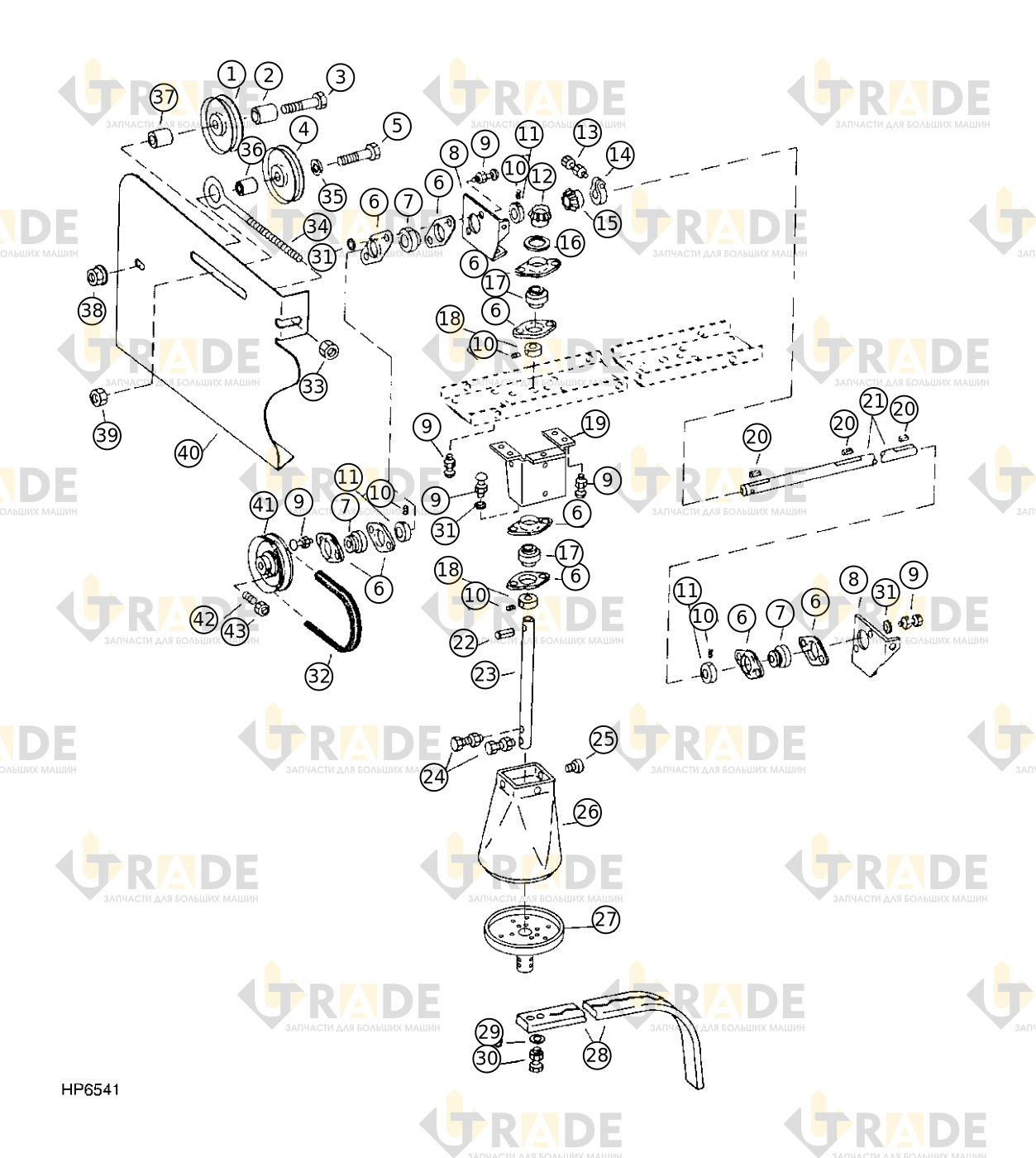

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Направляющий ролик шкива с подшипником1
- Простая втулка1
- Болт с шестигранной головкой и фланцем, M12×901
- Сварная натяжная звездочка с фланцами1
- Винт с шестигранной головкой и фланцем, M16×651
- Корпус подшипника на два отверстия с фланцем14
- Шарикоподшипник1
- Опора подшипника распределителя3
- Болт с круговой головкой и квадратным шийкой, 5/16" X 3/4"20
- Контргайка шестигранная, 5/16"8
- Запирающая гайка4
- Коническая шестерня2
- Винт шестигранный с цилиндрической головкой M10×452
- Гексагональная гайка с фланцем, M102
- Хомут рулевой тяги2
- Коническая шестерня2
- Шайба с круглым отверстием2
- Шарикоподшипник4
- Запирающая гайка4
- Опора соломоразбрасывателя2
- Шпонка3
- Вал привода распределителя1
- Цилиндрический штифт2
- Палец2
Ещё 23 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы 9410
