John Deere 9410 — Пучок проводов бункера для зерна, освещение, концевой выключатель и монитор уровня
· 46 позиций в составе
Взрыв-схема узла «Пучок проводов бункера для зерна, освещение, концевой выключатель и монитор уровня» John Deere 9410: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

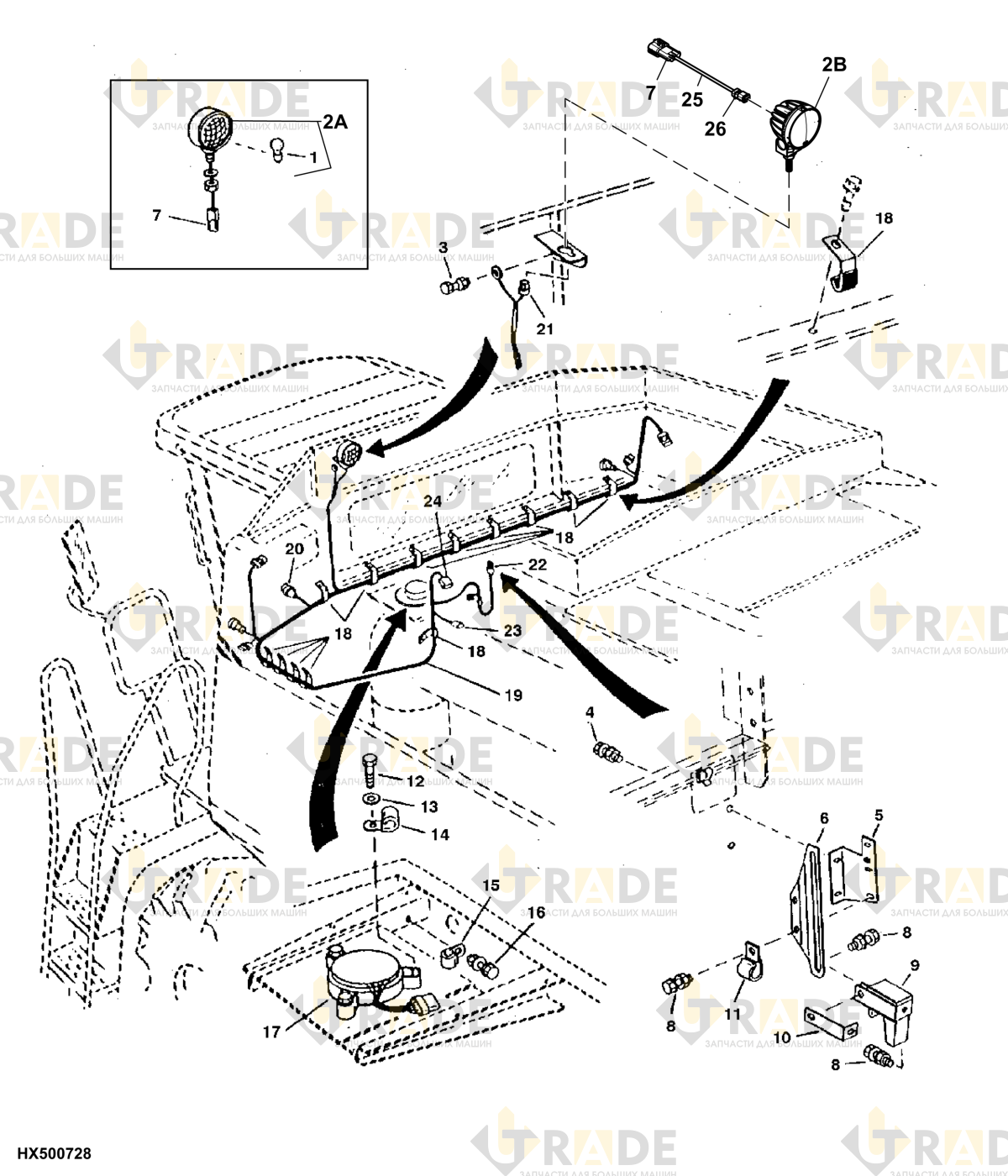

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 46- Лампа фары, 12,8 В, 27 Вт1
- Прожектор1
- Фара в сборе, 12 вольт1
- Лампа шнека в сборе1
- Винт шестигранный с фланцем, M8×161
- Контргайка шестигранная с фланцем, M81
- Винт с шестигранной головкой и фланцем, M8×202
- Контргайка шестигранная с фланцем, M82
- Опора1
- Кронштейн1
- Корпус электрического разъема1
- Контакт электрического разъема2
- Уплотнение электрического разъема2
- Уплотнитель кабеля электрического разъема1
- Трехконтактный электрический разъем кремового цвета1
- Винт с шестигранной головкой, M6×164
- Шестигранная фланцевая гайка, M64
- Датчик полного уровня бункера для зерна1
- Кронштейн датчика1
- Одиночный хомут болтового крепления1
- Винт с шестигранной головкой, M6×351
- Винт шестигранный с фланцем, M8×162
- Шайба с круглым отверстием3
Ещё 23 позиций состава и артикулы — после регистрации.
