John Deere · узел

John Deere 903KH — Сливные магистрали корпуса (244761 - )

· 75 позиций в составе· 1 моделей

Взрыв-схема узла «Сливные магистрали корпуса (244761 - )» John Deere 903KH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

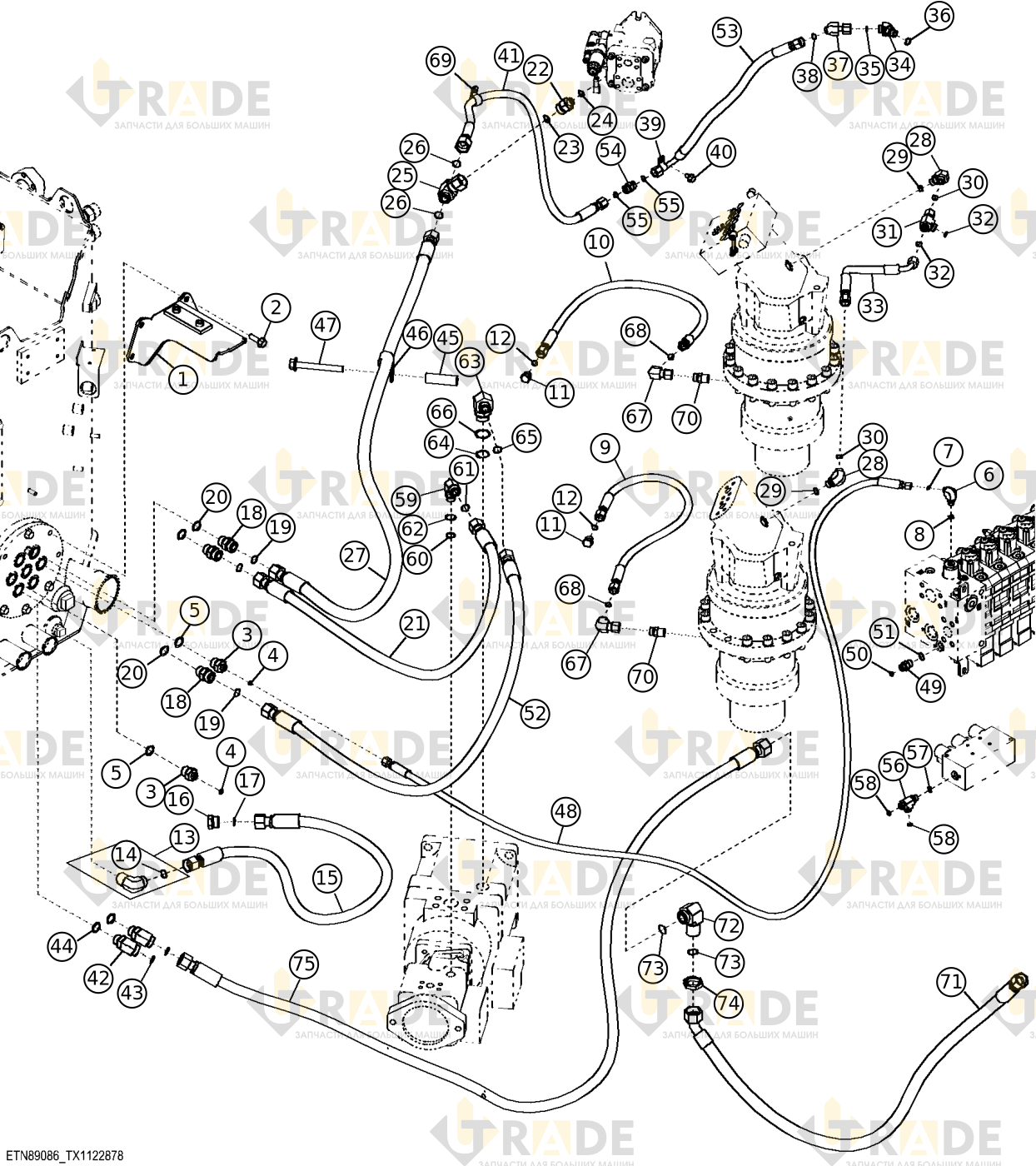

Чертёж узла «Сливные магистрали корпуса (244761 - )» John Deere 903KH
Чертёж узла

Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.

Открыть чертёж в HD

Каталог John Deere

Все модели John Deere →Харвестеры →

Состав узла

38 из 75
  • Крышка гидробака1
  • Винт с шестигранной головкой и фланцем, M12×404
  • Адаптер-штуцер2
  • Уплотнительное кольцо (O-ring)2
  • Уплотнительное кольцо круглого сечения2
  • Отвод под 90 градусов1
  • Уплотнительное кольцо (O-ring)1
  • Уплотнительное кольцо (O-ring)1
  • Сформированный гидравлический шланг1
  • Сформированный гидравлический шланг1
  • Заглушка фитинга2
  • Уплотнительное кольцо (O-ring)2
  • Отвод фитинговый1
  • Уплотнительное кольцо круглого сечения1
  • Сформированный гидравлический шланг1
  • Заглушка фитинга1
  • Уплотнительное кольцо круглого сечения1
  • Адаптер-штуцер3
  • Уплотнительное кольцо круглого сечения3
  • Уплотнительное кольцо круглого сечения3
  • Гидравлический шланг1
  • Прямой адаптер-фитинг1
  • Уплотнительное кольцо круглого сечения1
  • Уплотнительное кольцо (O-ring)1
  • Тройник1
  • Уплотнительное кольцо круглого сечения2
  • Сформированный гидравлический шланг1
  • Отвод фитинговый2
  • Уплотнительное кольцо круглого сечения2
  • Уплотнительное кольцо (O-ring)2
  • Тройник1
  • Уплотнительное кольцо (O-ring)2
  • Гидравлический шланг1
  • Отвод штуцерный прямой под углом 45 градусов1
  • Уплотнительное кольцо (O-ring)1
  • Уплотнительное кольцо (O-ring)1
  • Отвод 45 градусов1
  • Уплотнительное кольцо (O-ring)1

Ещё 37 позиций состава и артикулы — после регистрации.
