John Deere 903KH — Магистрали пилотные и управления по нагрузке ( - 244760)
· 56 позиций в составе· 1 моделей
Взрыв-схема узла «Магистрали пилотные и управления по нагрузке ( - 244760)» John Deere 903KH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

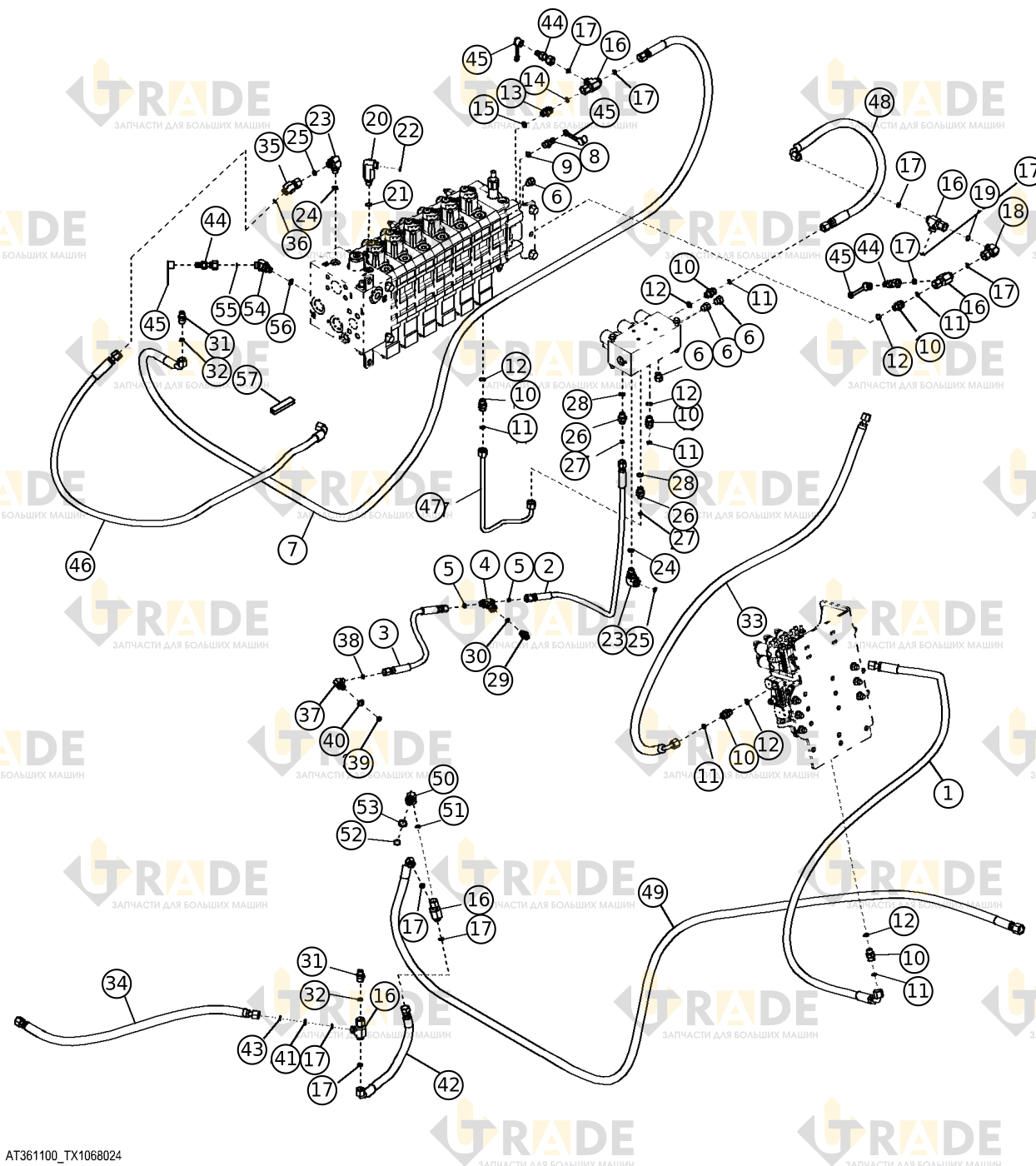

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Гидравлический шланг специальный1
- Сформированный гидравлический шланг1
- Гидравлический шланг распределительного клапана1
- Тройник1
- Уплотнительное кольцо (O-ring)2
- Шестигранная заглушка4
- Гидравлический шланг1
- Диагностический соединитель быстрого соединения гидравлики1
- Уплотнительное кольцо (O-ring)1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Прямое резьбовое соединительное изделие1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Тройник1
- Уплотнительное кольцо (O-ring)2
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Отводной адаптер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
Ещё 28 позиций состава и артикулы — после регистрации.
