John Deere 903KH — Кабина ROPS
· 53 позиций в составе· 1 моделей
Взрыв-схема узла «Кабина ROPS» John Deere 903KH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

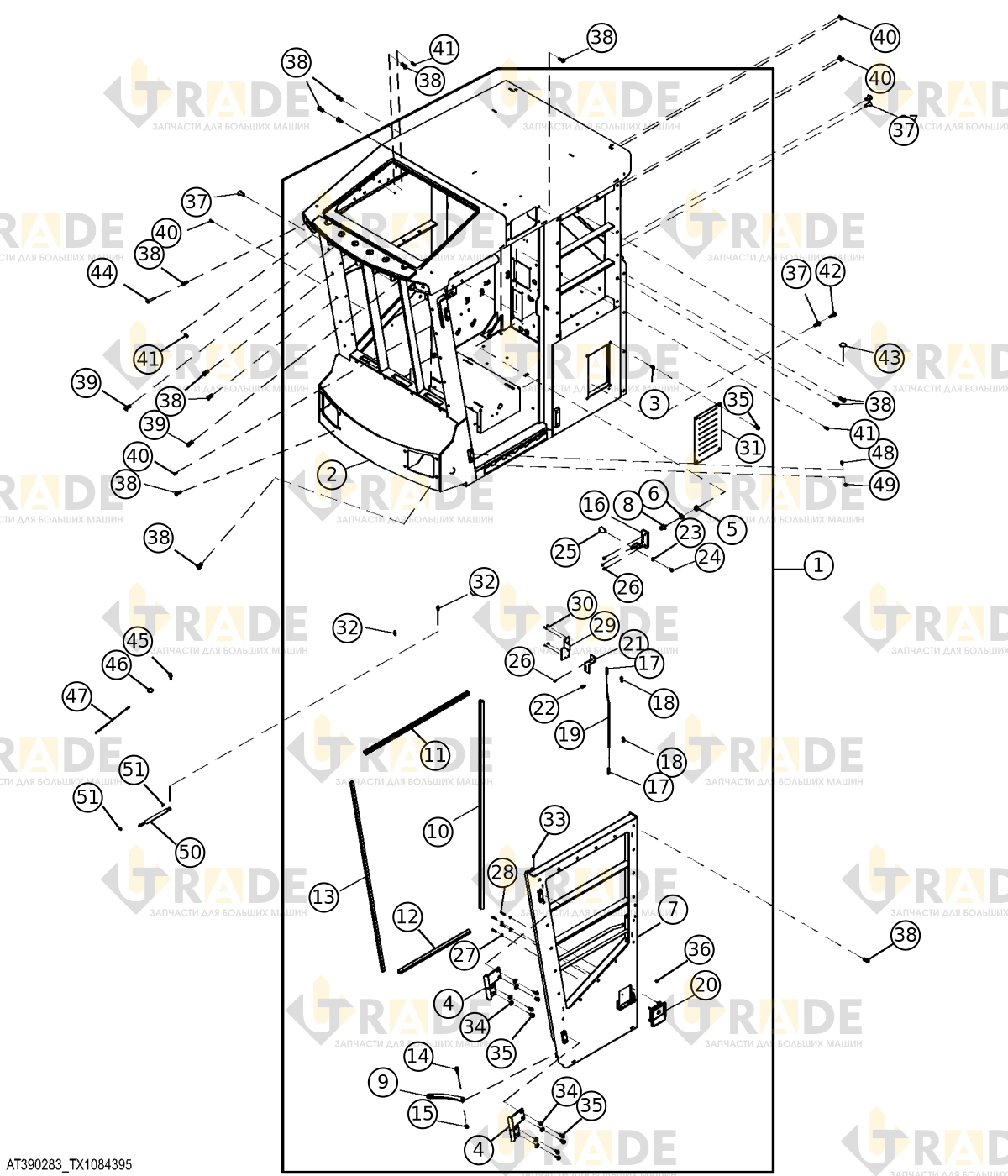

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Сервисная кабина в сборе1
- Шестигранная гайка, M104
- Петля кабины ROPS2
- Гайка1
- Шайба с круглым отверстием1
- Сервисная дверь кабины с гайкой1
- Боковой упор защиты1
- Ограничитель открытия двери1
- Уплотнитель конструкции защиты при опрокидывании (ROPS) кабины1
- Резиновое уплотнение1
- Уплотнитель конструкции защиты при опрокидывании (ROPS) кабины1
- Уплотнитель конструкции защиты при опрокидывании (ROPS) кабины1
- Винт с шестигранной головкой и фланцем, M10×401
- Шестигранная контрящаяся гайка, M101
- Замок двери кабины левая1
- Вилка2
- Палец с пружинной фиксацией2
- Рычажный механизм защелки двери1
- Левый замок двери кабины боковой стороны1
- Ключи (комплект из 2 шт.)1
- Уплотнитель дверного замка1
- Правый кронштейн1
- Правый кронштейн1
- Контргайка1
- Винт с шестигранной головкой, 3/8" x 3/4"1
- Ручка двери (кнопочная)1
- Фиксирующий винт с шестигранной головкой и фланцем, 6,350×15,875 мм (1/4" X 5/8")4
Ещё 26 позиций состава и артикулы — после регистрации.
