John Deere 903KH — Коробка передач привода гусеницы U7
· 56 позиций в составе· 1 моделей
Взрыв-схема узла «Коробка передач привода гусеницы U7» John Deere 903KH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

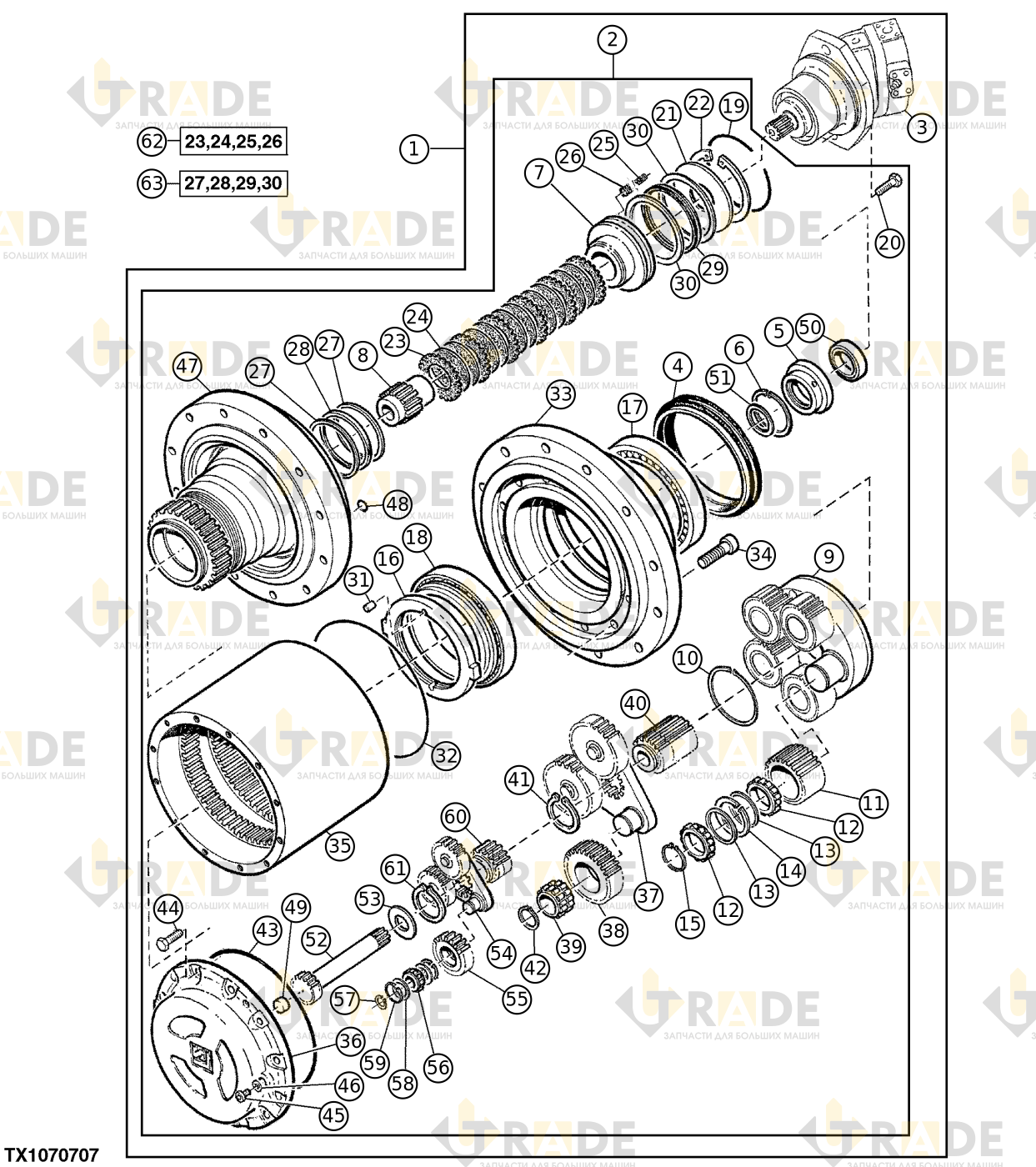

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Корпус шестерен1
- Корпус шестерен1
- Редуктор привода гусеницы без мотора восстановленный1
- Гидромотор привода гусениц1
- Гидромотор привода гусеницы восстановленный1
- Уплотнение1
- Кольцо редуктора привода гусеницы1
- Стопорное кольцо1
- Поршень1
- Муфта1
- Стопорное кольцо1
- Шестерня ведущего вала гусеницы5
- Шарикоподшипник с сферическими роликами10
- Шайба регулировочная корпуса ведущего вала гусеницы10
- Стопорное кольцо5
- Стопорное кольцо3
- Гайка вала1
- Подшипник1
- Подшипник1
- Уплотнительное кольцо (O-ring)1
- Шпилька шестигранная, M20×402
- Диск1
- Стопорное кольцо1
- Палец2
- Уплотнительное кольцо (O-ring)1
- Болт12
- Корпус редуктора привода гусеницы1
- Крышка1
Ещё 28 позиций состава и артикулы — после регистрации.
