John Deere 903KH — Компоненты редуктора поворотного механизма
· 55 позиций в составе· 1 моделей
Взрыв-схема узла «Компоненты редуктора поворотного механизма» John Deere 903KH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

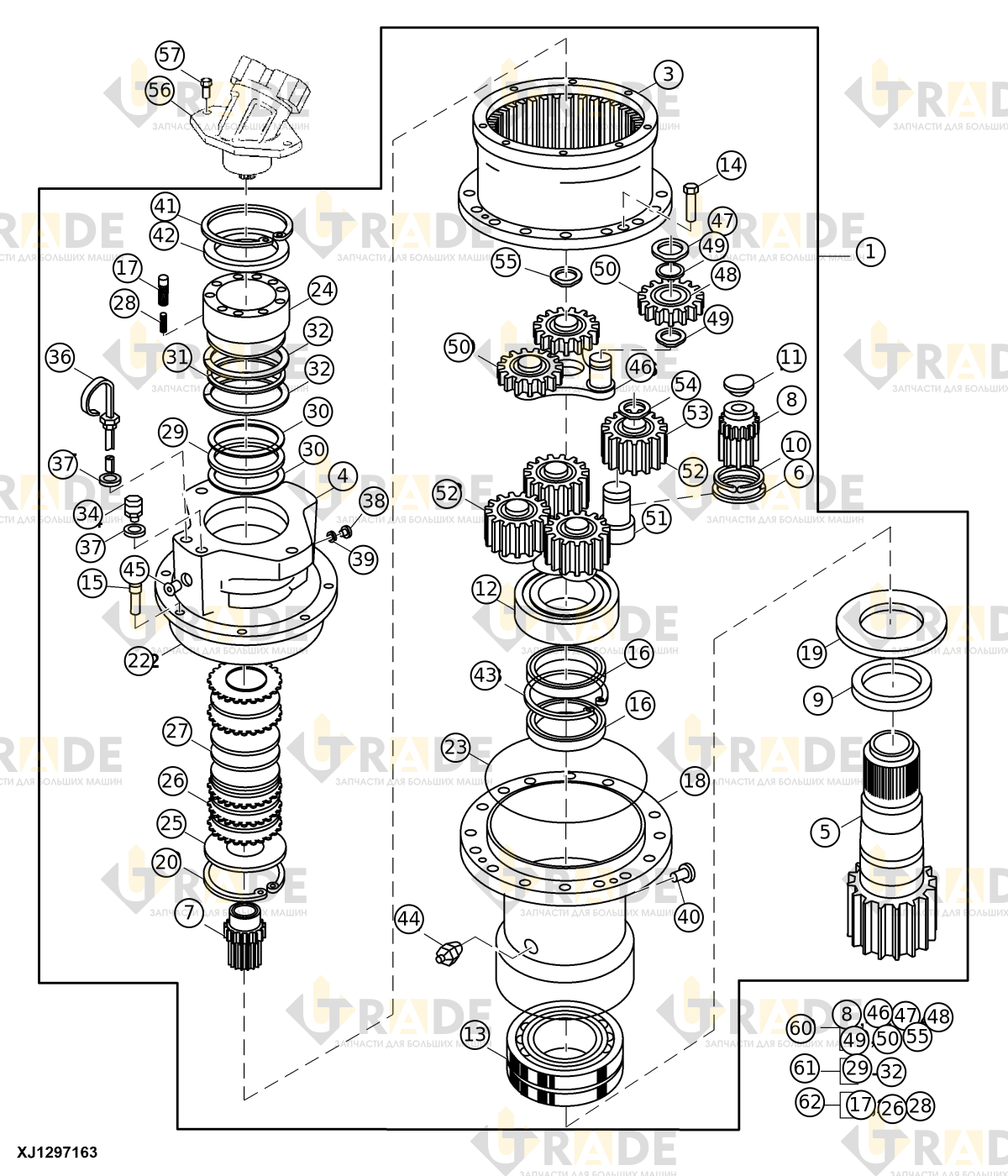

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Корпус шестерен1
- Зубчатая передача поворота в сборе1
- Корпус редуктора поворотного механизма1
- Корпус1
- Вал1
- Опора редуктора поворотного механизма1
- Вал компонентов редуктора поворотного механизма1
- Вал компонентов редуктора поворотного механизма1
- Пластина1
- Стопорное кольцо1
- Стопорное кольцо1
- Подшипник роликовый однорядный1
- Конический роликовый подшипник1
- Винт с цилиндрической головкой, M16×354
- Винт с шестигранным углублением, M8×2512
- Уплотнение2
- Корпус поворотного механизма1
- Уплотнение редуктора поворотного механизма1
- Стопорное кольцо1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Поршень1
- Пластина компонентов редуктора поворотного механизма1
- Вентиляция редуктора поворотного механизма1
- Масляный щуп поворотного механизма1
- Уплотнение2
- Уплотнительное кольцо для основания2
- Заглушка фитинга 10 мм1
Ещё 27 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
