John Deere 903KH — Сливные магистрали корпуса ( - 244760)
· 75 позиций в составе· 1 моделей

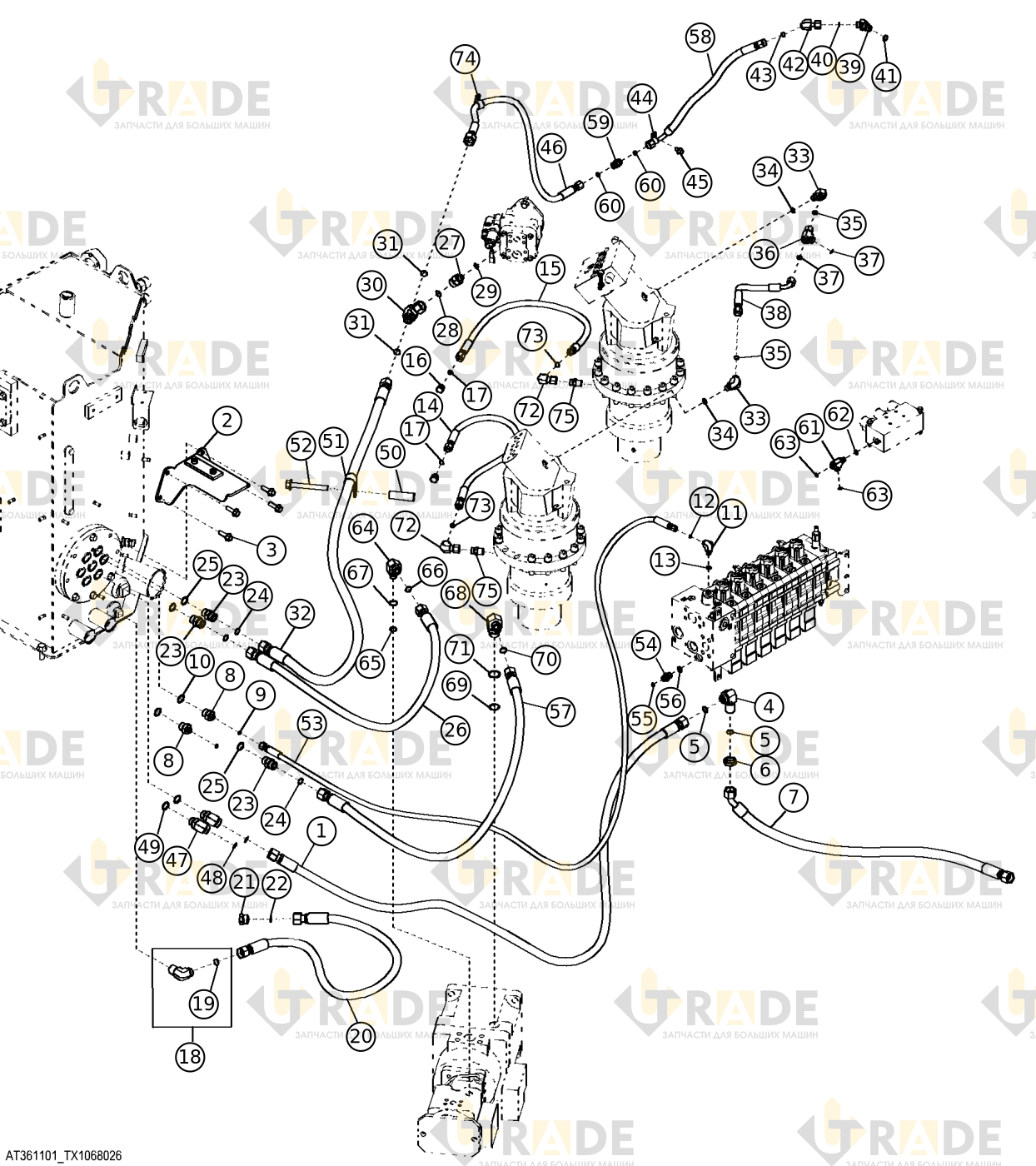

Взрыв-схема узла «Сливные магистрали корпуса ( - 244760)» John Deere 903KH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 75- Сформированный гидравлический шланг1
- Крышка гидробака1
- Винт с шестигранной головкой и фланцем, M12×404
- Отвод для перегородки на 90 градусов1
- Уплотнительное кольцо круглого сечения2
- Гайка шестигранная, 30,175 мм (1-3/16")1
- Гидрошланг слива из корпуса1
- Адаптер-штуцер2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо круглого сечения2
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Сформированный гидравлический шланг1
- Сформированный гидравлический шланг1
- Заглушка фитинга1
- Уплотнительное кольцо (O-ring)1
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Сформированный гидравлический шланг1
- Заглушка фитинга1
- Уплотнительное кольцо круглого сечения1
- Адаптер-штуцер3
- Уплотнительное кольцо круглого сечения3
- Уплотнительное кольцо круглого сечения3
- Гидравлический шланг1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо (O-ring)1
- Тройник1
- Уплотнительное кольцо круглого сечения2
- Сформированный гидравлический шланг1
- Отвод фитинговый2
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо (O-ring)2
- Тройник1
- Уплотнительное кольцо (O-ring)2
- Гидравлический шланг1
Ещё 37 позиций состава и артикулы — после регистрации.
