John Deere 903KH — Сливные магистрали (до 244760)
· 84 позиций в составе· 1 моделей
Взрыв-схема узла «Сливные магистрали (до 244760)» John Deere 903KH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

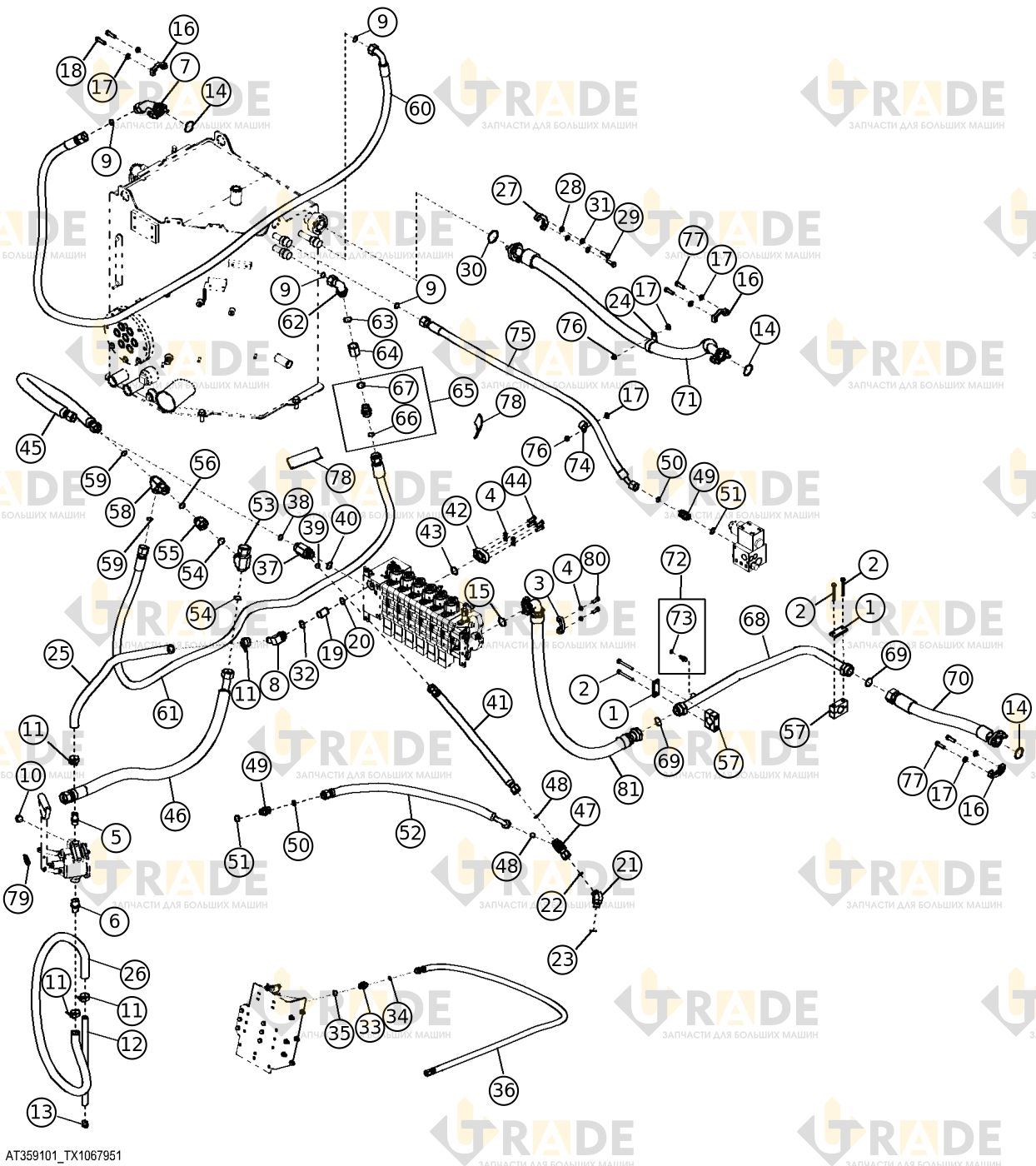

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
42 из 84- Пластина2
- Винт с шестигранной головкой, M10×854
- Фланцевый фитинг2
- Шайба с круглым отверстием8
- Фитинг1
- Адаптер-штуцер1
- Возвратная трубка основного распределительного клапана1
- Отвод под 90 градусов1
- Уплотнительное кольцо круглого сечения4
- Пробка1
- Хомут4
- Наполнительная трубка гидробака1
- Пробка1
- Уплотнительное кольцо (O-ring)3
- Уплотнительное кольцо круглого сечения1
- Фланцевый фитинг6
- Шайба с круглым отверстием14
- Винт с цилиндрической головкой, M12×404
- Обратный клапан ручного насоса1
- Уплотнительное кольцо (O-ring)1
- Отвод штуцерный прямой под углом 45 градусов1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Хомут П-образной формы1
- Вакуумный гидравлический шланг насоса1
- Шланг1
- Фланцевый фитинг2
- Контргайка4
- Винт шестигранный с цилиндрической головкой, 1/2" x 1-1/2"4
- Уплотнение уплотнительным кольцом1
- Шайба с круглым отверстием4
- Уплотнительное кольцо круглого сечения1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо круглого сечения1
- Сформированный гидравлический шланг1
- Тройник1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Сформированный гидравлический шланг1
- Фланец1
Ещё 42 позиций состава и артикулы — после регистрации.
