John Deere 903KH — Шасси Жгут проводов (с 244761)
· 59 позиций в составе· 1 моделей

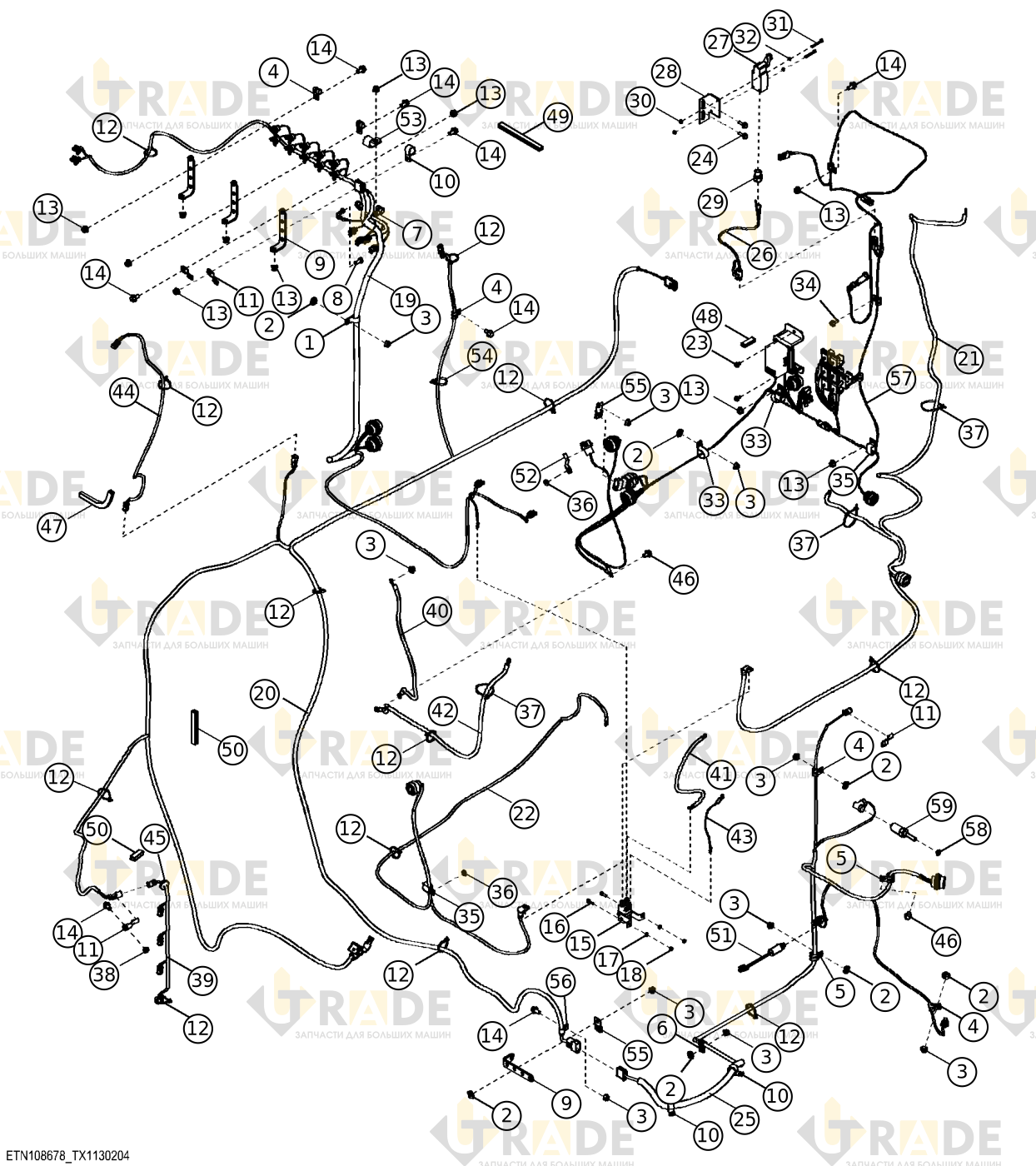

Взрыв-схема узла «Шасси Жгут проводов (с 244761)» John Deere 903KH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Хомут2
- Шайба с круглым отверстием14
- Гексагональная гайка с фланцем, M1017
- Хомут11
- Хомут4
- Хомут2
- Хомут2
- Винт с шестигранной головкой, M10×201
- Кронштейн4
- Защелка с креплением болтами3
- Кронштейн крепления разъема5
- Хомут стяжной, 7-1/2"63
- Шестигранная контрящаяся гайка, M1012
- Винт с шестигранной головкой, M10×209
- Реле типа переключатель, 36 Вольт1
- Винт с шестигранной головкой и цилиндрической головкой, M6×202
- Шайба с круглым отверстием2
- Гайка самоконтрящаяся шестигранная, M62
- Жгут проводов главного клапана1
- Жгут проводов1
- Жгут проводов1
- Силовой кабель жгута основной проводки1
- Основной силовой жгут проводов кабины кабель питания1
- Болт с шестигранной головкой и фланцем, M6×122
- Шпилька с шестигранной головкой и фланцем M8×252
- Жгут проводов гидробака1
- Пучок проводов переключателя сиденья для джойстика1
- Конечный выключатель1
- Монтажная пластина переключателя ограждения1
- Электрический разъем в сборе1
Ещё 29 позиций состава и артикулы — после регистрации.
