John Deere 903KH — Разъемы жгута проводки двигателя
· 57 позиций в составе· 1 моделей
Взрыв-схема узла «Разъемы жгута проводки двигателя» John Deere 903KH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

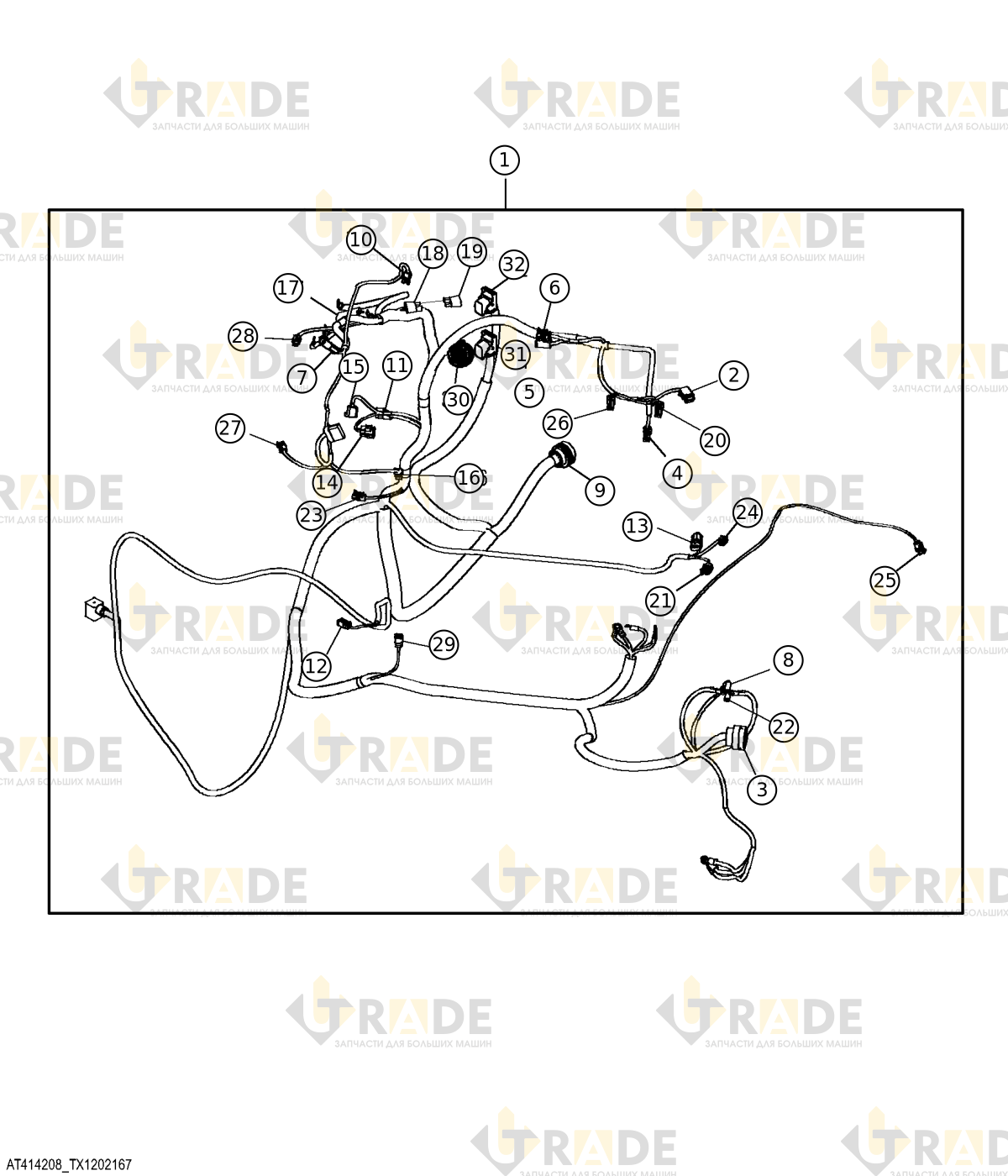

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Жгут проводов1
- Серый корпус внутреннего электрического разъема в сборе, 6 контактов1
- Черный внутренний электрический разъем в сборе, 23 контакта1
- Корпус электрического разъема1
- Контакт электрического разъема3
- Контакт внутреннего электрического разъема, 4 контакта1
- Корпус внешнего электрического разъема Tyco черного цвета, 3 контакта1
- Контакт электрического разъема1
- Корпус черного электрического разъема, 1 контакт1
- Контакт электрического разъема1
- Корпус электрического разъема внешний, гнездо 11
- Сборка внутреннего электрического разъема черная, 21 контакт1
- Контакт электрического разъема2
- Аксессуар электрического разъема2
- Контакт электрического разъема6
- Корпус внешнего электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус электрического разъема1
- Контакт электрического разъема2
- Корпус электрического разъема1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Корпус внутреннего электрического разъема черный, 3 контакта1
- Контакт внешнего электрического разъема3
- Сборка внутреннего электрического разъема Tyco серого цвета, 2 контакта1
- Корпус внешнего электрического разъема средне-серый, на 2 контакта1
- Контакт электрического разъема2
- Пакет резисторов1
- Разъем диода1
Ещё 28 позиций состава и артикулы — после регистрации.
