John Deere 872G — Жгут проводов и разъемы клапана Front Grade Pro
· 83 позиций в составе· 2 моделей

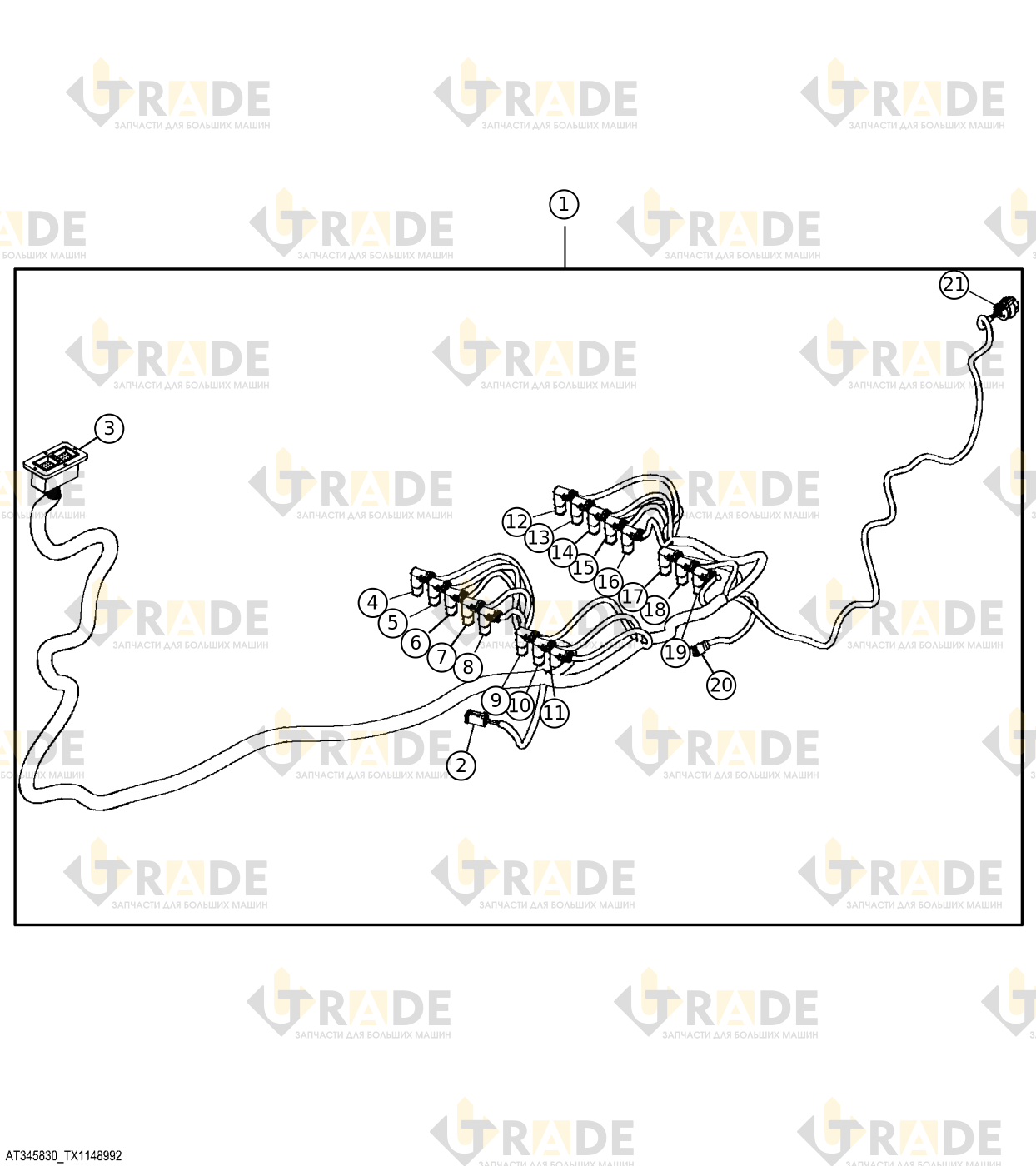

Взрыв-схема узла «Жгут проводов и разъемы клапана Front Grade Pro» John Deere 872G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
42 из 83- Жгут электропроводки электрогидравлического клапана1
- Черный корпус электрического разъема в сборе, на 4 контакта1
- Контакт электрического разъема4
- Устройство блокировки электрического разъема1
- Черный корпус внешнего электрического разъема, 40 контактов1
- Контактный штифт клеммы электрического разъема39
- Заглушка отверстия электрического разъема1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Аксессуар электрического разъема1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Аксессуар электрического разъема1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Аксессуар электрического разъема1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Аксессуар электрического разъема1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Аксессуар электрического разъема1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Аксессуар электрического разъема1
- Черный электрический разъем1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Аксессуар электрического разъема1
- Черный электрический разъем1
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Аксессуар электрического разъема1
- Черный электрический разъем1
Ещё 41 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
