John Deere 872G — Основная гидравлическая магистраль, система Grade Pro (628914 - 630810)
· 76 позиций в составе· 2 моделей

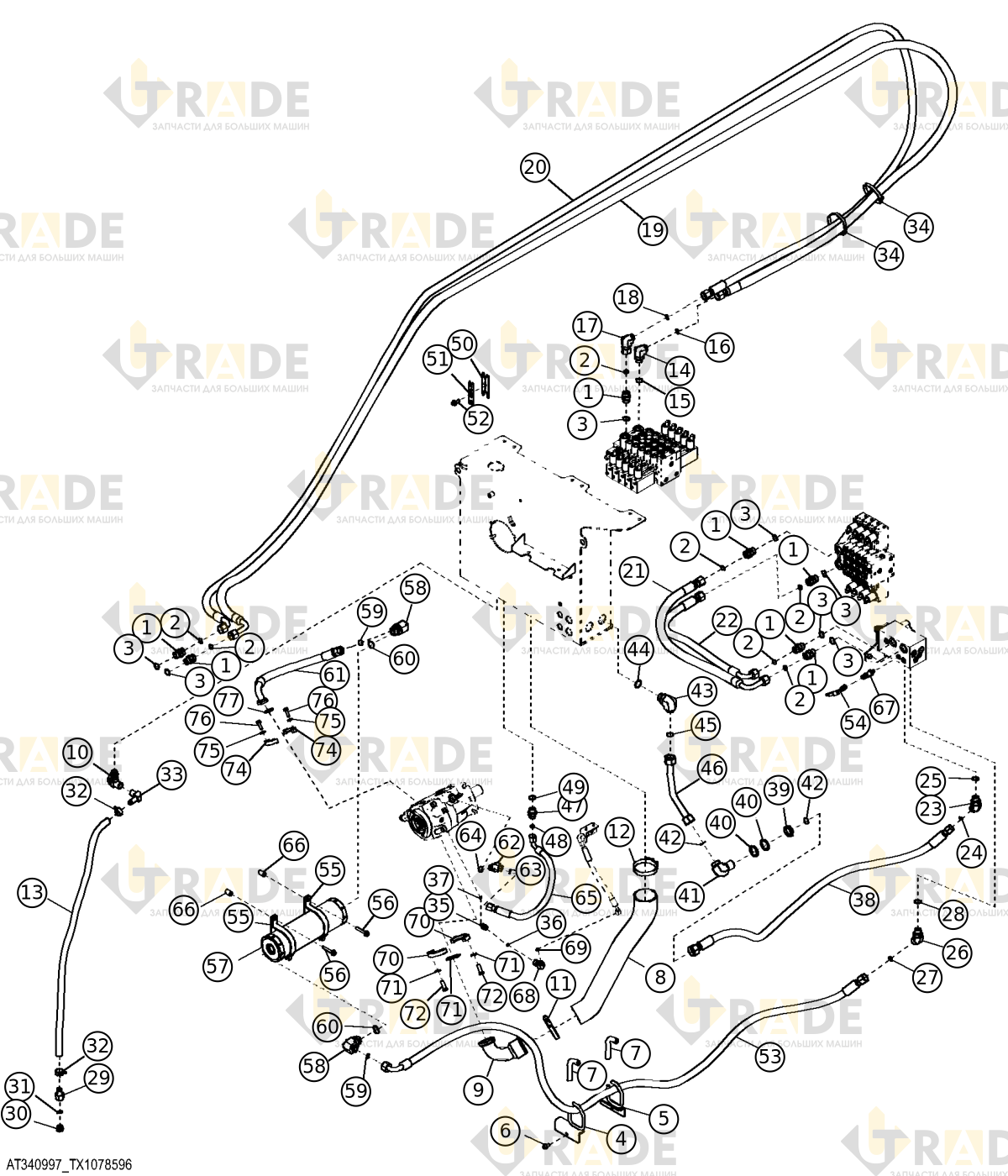

Взрыв-схема узла «Основная гидравлическая магистраль, система Grade Pro (628914 - 630810)» John Deere 872G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 76- Адаптер-штуцер7
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Кронштейн шланга1
- Кронштейн шланга1
- Винт с шестигранной головкой, M10×201
- Шланг2
- Всасывающий шланг насоса1
- Впускная линия насоса1
- Клапан слива масла1
- Хомут1
- Хомут шланга типа T-Bolt1
- Отводной адаптер1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Поршень цилиндра ковша1
- Уплотнительное кольцо круглого сечения1
- Гидравлический шланг основной магистрали1
- Гидравлический шланг основной магистрали1
- Гидравлический шланг основной магистрали1
- Гидравлический шланг, длина 938 мм1
- Отвод фитинговый1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Отвод штуцерный прямой под углом 45 градусов1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Штуцер шланга1
- Сливная пробка1
- Уплотнительное кольцо круглого сечения1
- Хомут шланга с одной лентой2
- Фитинг1
- Хомут-фиксатор нейлоновый2
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Шланг от распределителя основной гидравлики к баку1
- Шестигранная гайка, 36,525 мм (1-7/16")1
Ещё 38 позиций состава и артикулы — после регистрации.
