John Deere 872G — Основная гидравлическая магистраль (стандартное управление) (628914 - 630810)
· 73 позиций в составе· 2 моделей
Взрыв-схема узла «Основная гидравлическая магистраль (стандартное управление) (628914 - 630810)» John Deere 872G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

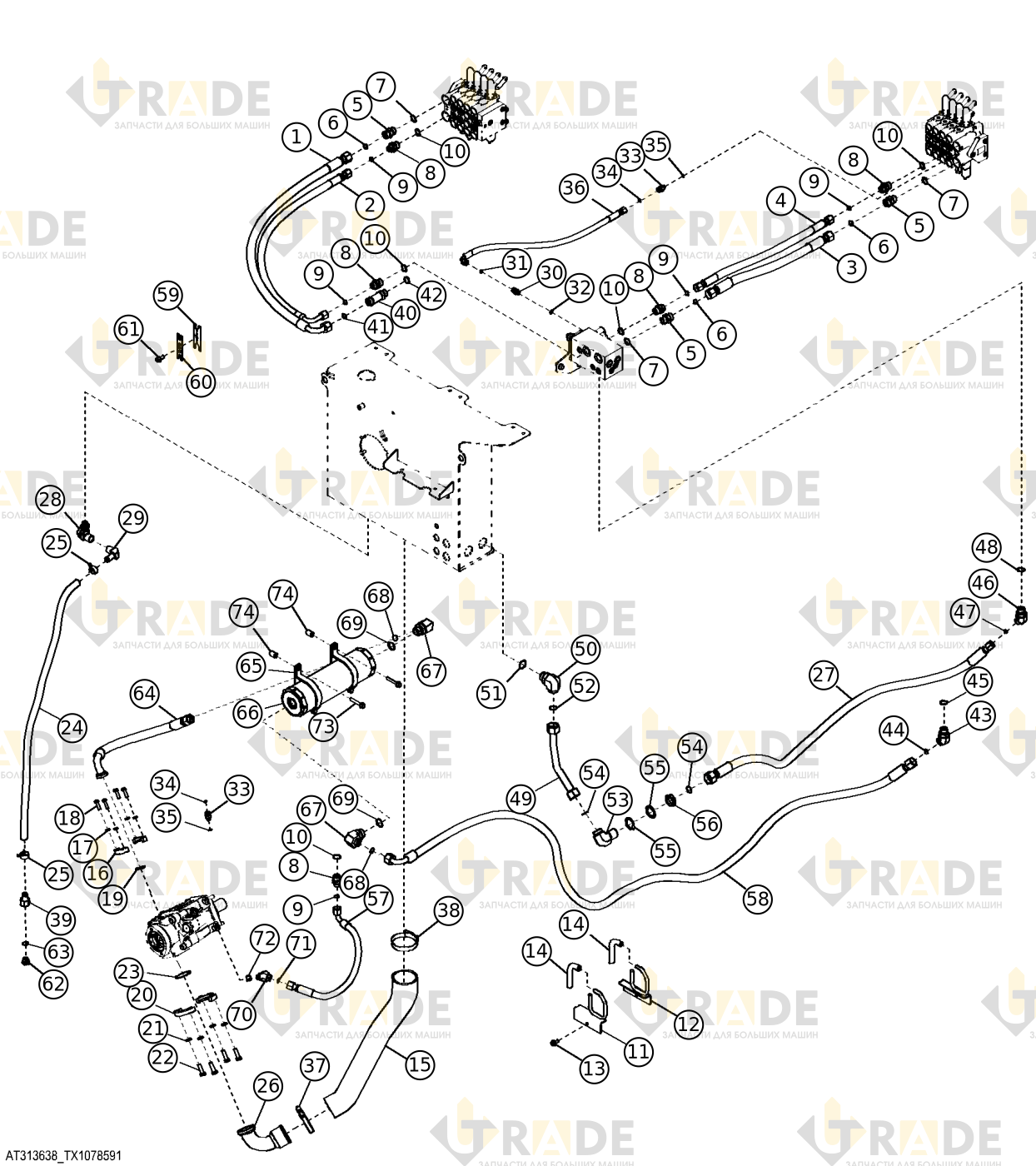

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
37 из 73- Гидравлический шланг1
- Гидравлический шланг основной магистрали1
- Гидравлический шланг от главного коллекторного клапана к распределительному насосу1
- Гидравлический шланг1
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо круглого сечения1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Кронштейн шланга1
- Кронштейн шланга1
- Винт с шестигранной головкой и фланцем, M10×201
- Шланг2
- Всасывающий шланг насоса1
- Фланцевый фитинг2
- Шайба с круглым отверстием4
- Шпилька с шестигранной головкой, M10×304
- Уплотнительное кольцо (O-ring)1
- Фланцевый фитинг2
- Шайба с круглым отверстием4
- Винт с шестигранной головкой, M12×354
- Уплотнение уплотнительным кольцом1
- Хомут шланга с одной лентой2
- Впускная линия насоса1
- Шланг от распределителя основной гидравлики к баку1
- Клапан слива масла1
- Фитинг1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо (O-ring)2
- Гидравлический шланг главного распределительного клапана1
- Хомут1
- Хомут шланга типа T-Bolt1
Ещё 36 позиций состава и артикулы — после регистрации.
