John Deere 872G — Левый ступица HFWD
· 61 позиций в составе· 2 моделей
Взрыв-схема узла «Левый ступица HFWD» John Deere 872G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

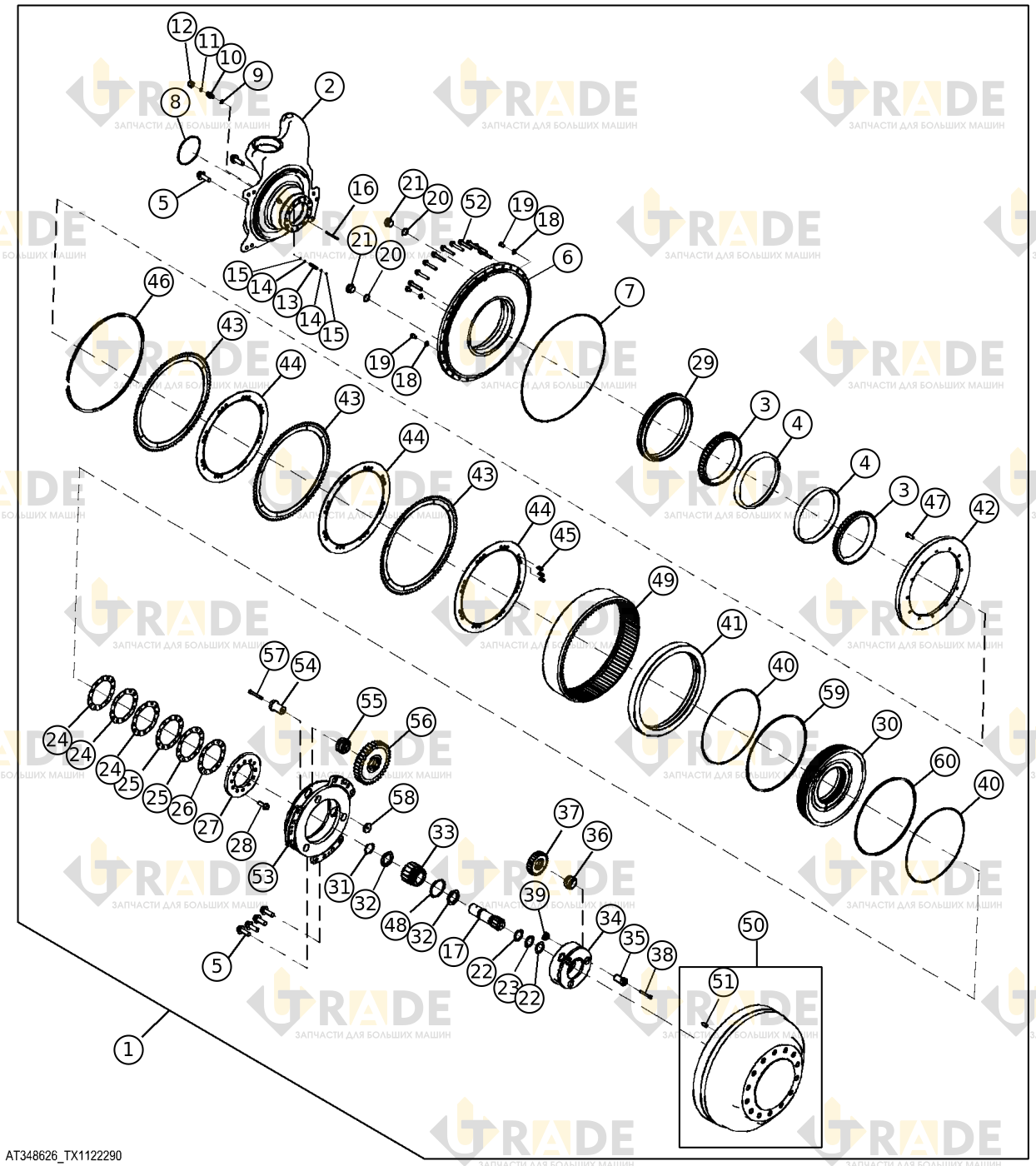

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 61- Планетарный редуктор конечной передачи в сборе1
- Корпус шпинделя, левая сторона1
- Конус конического роликоподшипника2
- Чашка конического роликового подшипника2
- Винт с шестигранной головкой и фланцем, M16×4514
- Крышка переднего гидравлического привода колес1
- Уплотнение уплотнительным кольцом1
- Уплотнительное кольцо фланца крепления1
- Уплотнительное кольцо (O-ring)1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо (O-ring)1
- Фитинг1
- Масляная трубка1
- Конструкционная труба1
- Уплотнительная кромка ступицы2
- Уплотнительное кольцо (O-ring)2
- Пружинный штифт1
- Сателлитная шестерня1
- Шайба с круглым отверстием3
- Винт с шестигранной головкой, M10×143
- Уплотнительное кольцо2
- Сливная пробка2
- Опорная поверхность подшипника2
- Игольчатый упорный подшипник1
- Прокладка3
- Прокладка2
- Прокладка1
- Пластина планетарного механизма1
- Винт с шестигранной головкой и фланцем, M12×4012
- Уплотнительное кольцо O-типа колесного сальника1
- Ступица тормозного узла1
Ещё 30 позиций состава и артикулы — после регистрации.
