John Deere 872G — Комплект преобразования управления кончиком пальца на многофункциональный джойстик
· 76 позиций в составе· 2 моделей

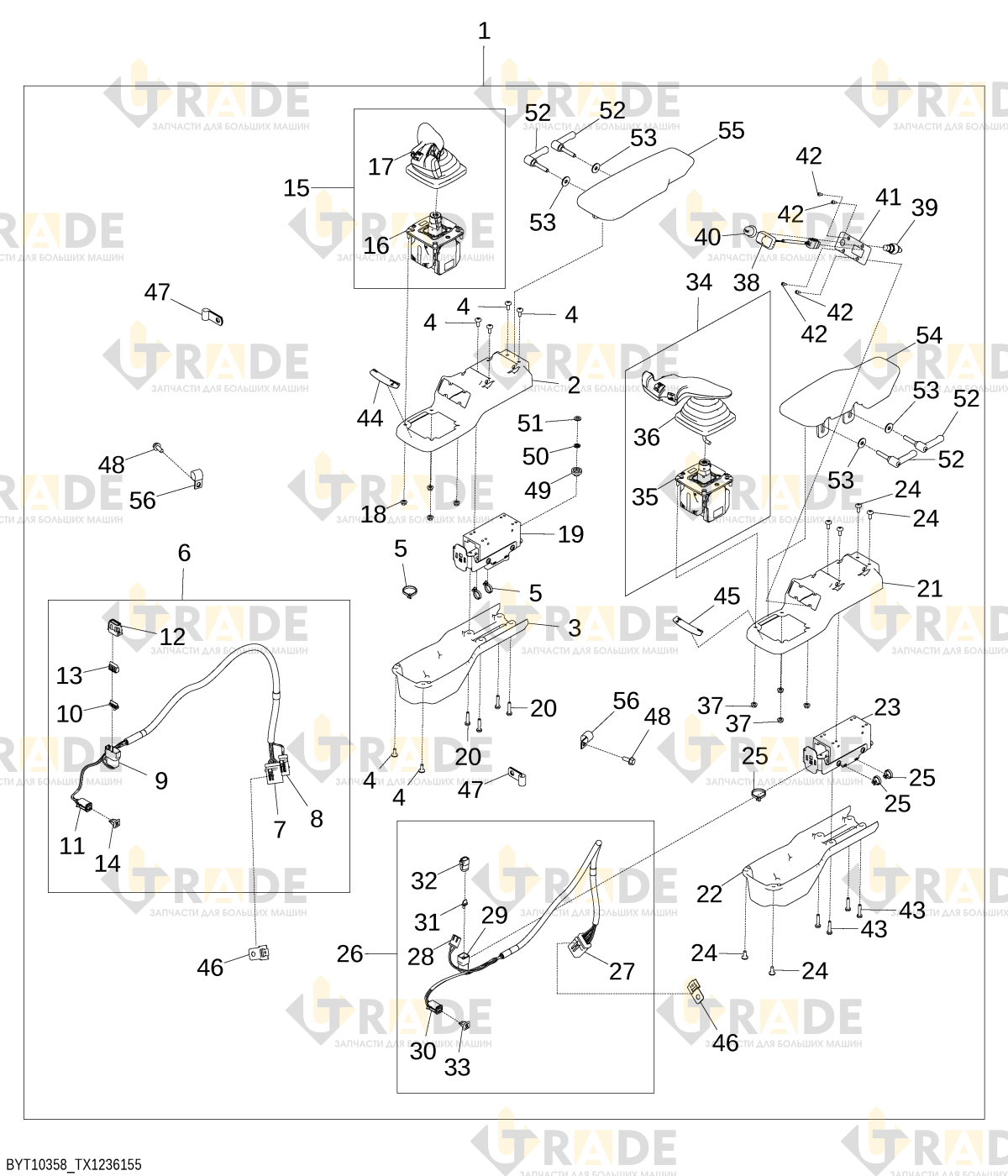

Взрыв-схема узла «Комплект преобразования управления кончиком пальца на многофункциональный джойстик» John Deere 872G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 76- Комплект подлокотника1
- Крышка верхняя многофункционального блока1
- Крышка нижняя многофункционального блока1
- Винт с полукруглой головкой (кнопка), M6×166
- Хомут3
- Жгут проводки кабины правого подлокотника1
- Серый корпус электрического разъема, 12 контактов1
- Контактный штифт клеммы электрического разъема12
- Серый корпус электрического разъема, контакты 21
- Контактный штифт клеммы электрического разъема2
- Корпус электрического разъема серый, 12 контактов1
- Контакт электрического разъема12
- Заглушка полости12
- Устройство блокировки электрического разъема, 12 полюсов1
- Серый корпус внутреннего электрического разъема в сборе, 6 контактов1
- Сборка внутреннего электрического разъема черная, 6 контактов1
- Контакт электрического разъема4
- Заглушка отверстия электрического разъема2
- Разъем электрический внешний в сборе серый, 12 контактов1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема оранжевый, 6-контактный1
- Зеленое устройство блокировки электрического разъема1
- Многофункциональный джойстиковый контроллер с правой стороны1
- Основание многофункционального джойстика, с правой стороны1
- Многофункциональный контроллер с правой стороны1
- Чехол джойстика многофункционального управления, правая сторона1
- Шестигранная фланцевая гайка, M64
- Рукоять1
- Шпилька цилиндрическая, M6×304
- Крышка верхняя многофункционального блока1
- Крышка нижняя многофункционального блока1
- Рукоять1
- Винт с полукруглой головкой (кнопка), M6×166
- Хомут3
- Жгут проводки левого подлокотника1
- Красный корпус внешнего электрического разъема в сборе, 12 контактов1
- Контактный штифт клеммы электрического разъема10
- Заглушка отверстия электрического разъема2
