John Deere 648HTJ — Защитная конструкция от опрокидывания (ROPS) с дверями
· 71 позиций в составе· 1 моделей

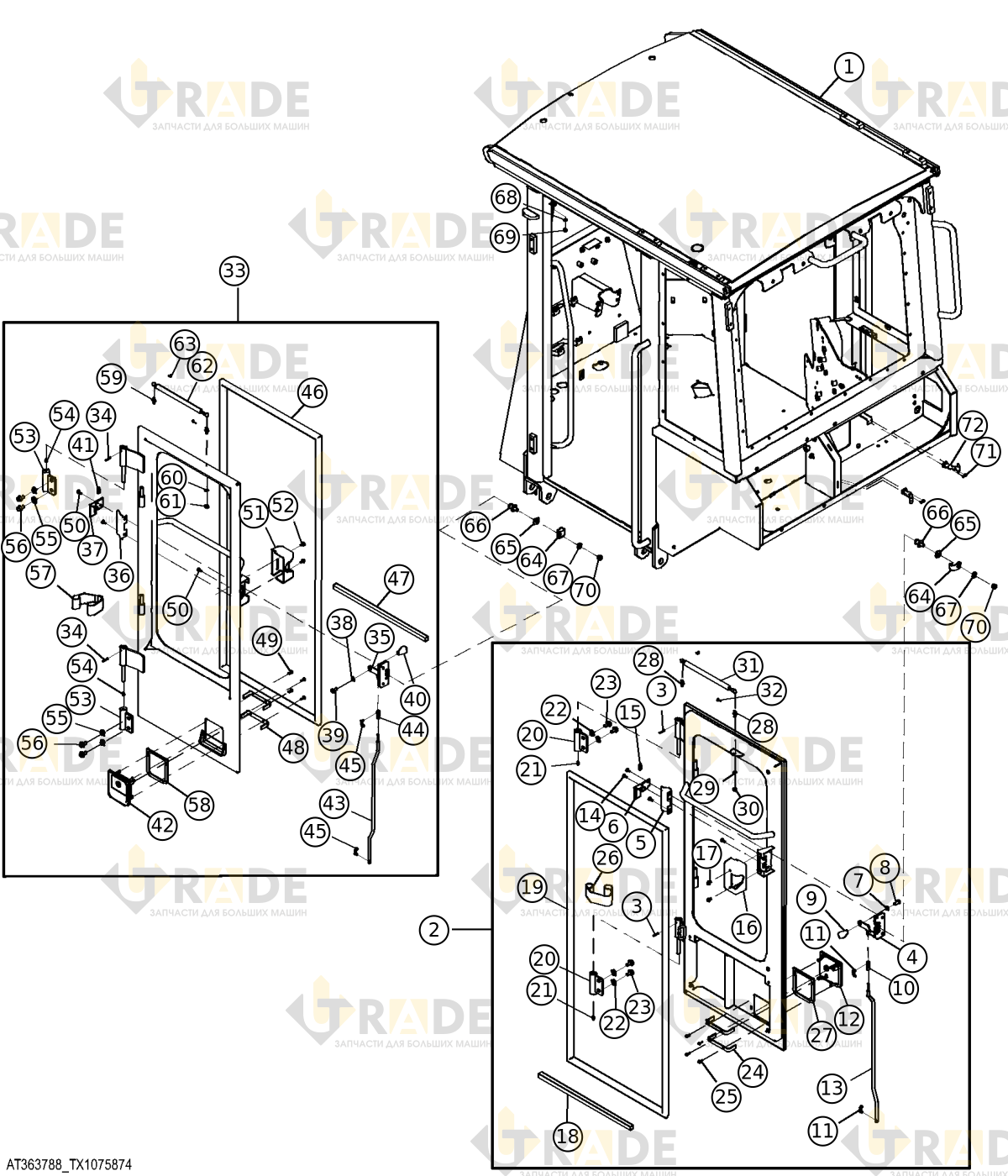

Взрыв-схема узла «Защитная конструкция от опрокидывания (ROPS) с дверями» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 71- Рама кабины1
- Дверь правая в сборе1
- Пружинный штифт1
- Защелка двери кабины1
- Прокладочная пластина защелки1
- Правый кронштейн1
- Контргайка1
- Винт с шестигранной головкой, 3/8" x 3/4"1
- Ручка двери (кнопочная)1
- Вилка1
- Палец с пружинной фиксацией2
- Замок1
- Тяга двери кабины1
- Фиксирующий винт с шестигранной головкой и фланцем, 6,350×15,875 мм (1/4" X 5/8")4
- Пружина растяжения1
- Крышка защелки, правая сторона1
- Болт с шестигранной головкой и фланцем, M6×122
- Уплотнитель двери1
- Петля2
- Смазочный ниппель2
- Шайба с круглым отверстием4
- Винт с шестигранной головкой, M10×204
- Кронштейн защелки двери2
- Винт с шестигранной головкой и фланцем, 4,826×15,875 мм (0.190" X 5/8")4
- Ремень двери1
- Уплотнитель дверного замка1
- Шаровой штифт2
- Контргайка1
- Контргайка шестигранная, 5/16"1
- Газонаполненный цилиндр1
- Удерживающий элемент страховочной скобы механизма вращения сиденья2
- Дверь левая в сборе1
- Пружинный штифт1
- Замок двери кабины левая1
- Прокладочная пластина защелки1
- Правый кронштейн1
Ещё 35 позиций состава и артикулы — после регистрации.
