John Deere 648HTJ — Кожух радиатора и вентилятора 540H, 548H, 640H, 648H, прямой привод
· 79 позиций в составе· 1 моделей
Взрыв-схема узла «Кожух радиатора и вентилятора 540H, 548H, 640H, 648H, прямой привод» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

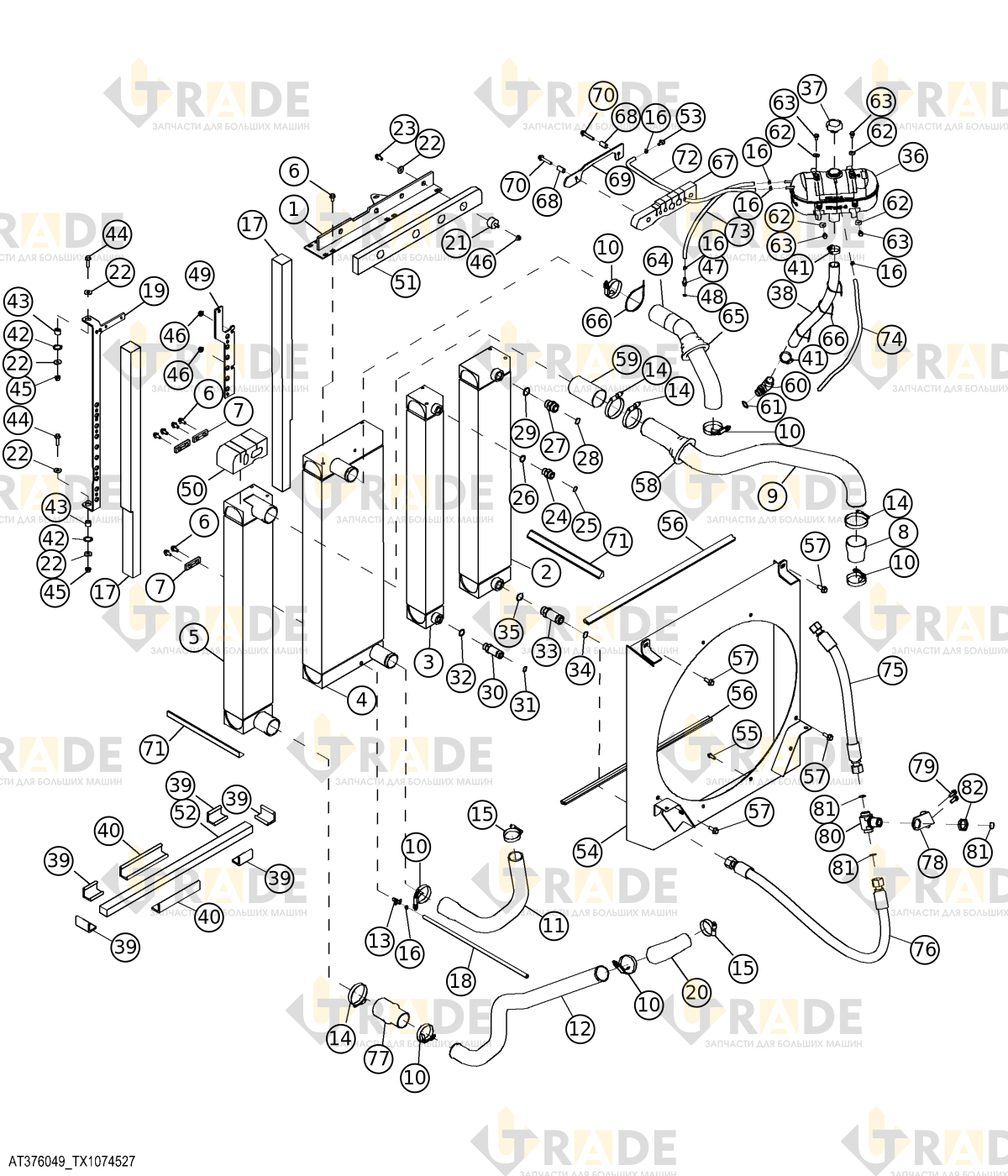

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
40 из 79- Кронштейн двигателя1
- Маслоохладитель1
- Охладитель трансмиссионного масла1
- Радиатор1
- Охлаждающее устройство заряженного воздуха1
- Винт с шестигранной головкой, M10×2014
- Крепежная пластина радиатора3
- Шланг выхода воздуха турбо1
- Трубка воздушного потока1
- Хомут шланга6
- Нижний шланг радиатора1
- Трубка воздушного потока1
- Сливной клапан1
- Хомут4
- Хомут шланга2
- Хомут шланга червячного типа6
- Боковой виброизоляционный отбойник2
- Топливный шланг1
- Кронштейн кожуха радиатора и вентилятора1
- Отвод выпускного шланга радиатора1
- Амортизатор4
- Шайба с круглым отверстием8
- Винт с шестигранной головкой, M10×204
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Прямой адаптер-фитинг1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения1
- Уплотнительное кольцо круглого сечения1
- Напорный бак, 6 литров1
- Заполнительная крышка расширительного бачка1
- Шланг охлаждающей жидкости1
- Амортизатор5
- Амортизатор2
Ещё 39 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
