John Deere 648HTJ — Комплект рычагов управления отключением на холоде коробки передач
· 63 позиций в составе· 1 моделей
Взрыв-схема узла «Комплект рычагов управления отключением на холоде коробки передач» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

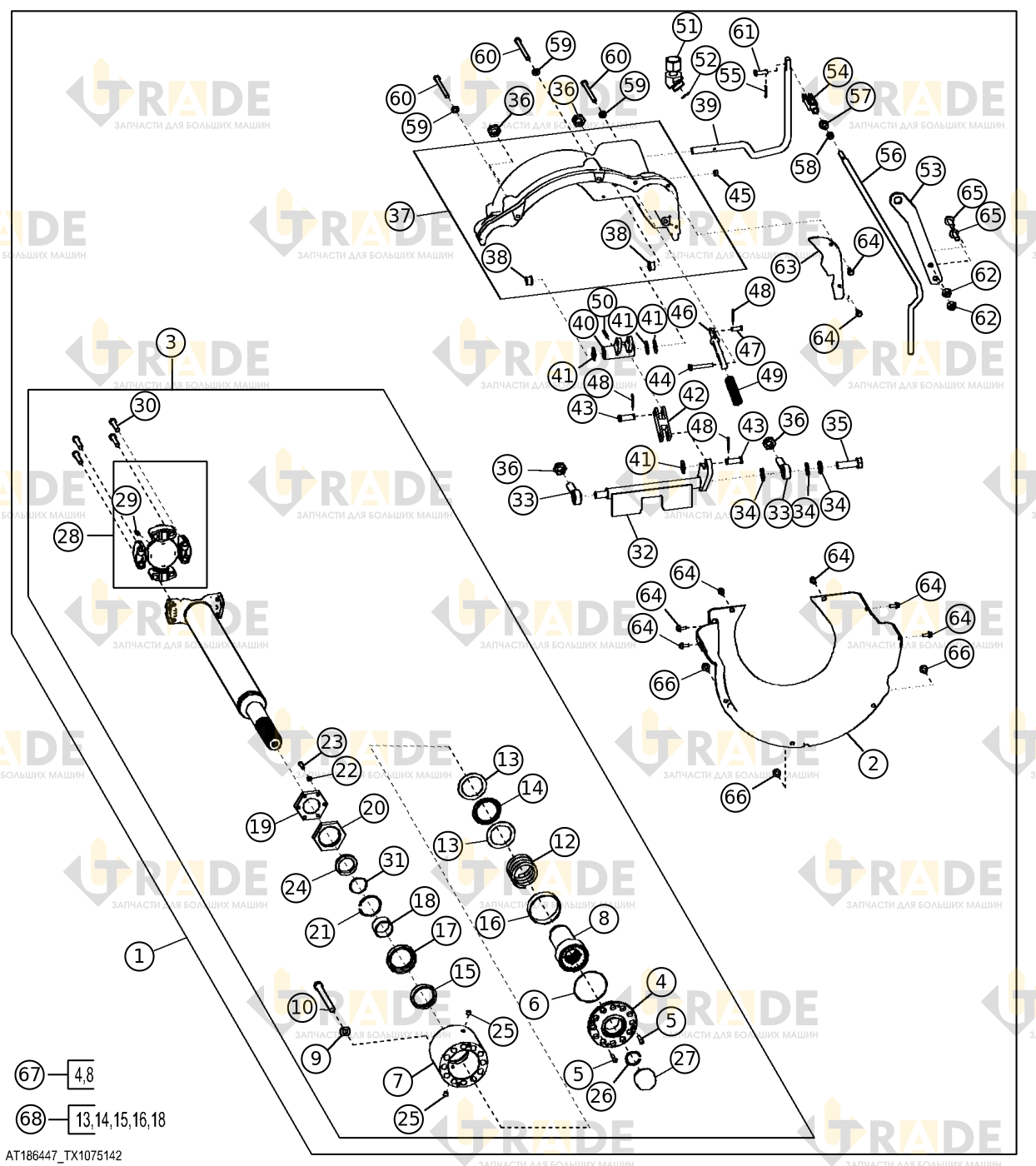

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 63- Детали трубопровода в сборе1
- Крышка трансмиссии1
- Крепежные детали рычага управления отключением на холоде коробки передач1
- Винт с цилиндрической головкой, 1/4" X 1"2
- Уплотнительное кольцо (O-ring)1
- Крышка1
- Скользящий вал1
- Шайба с круглым отверстием12
- Винт с шестигранной головкой, 1/2" x 5-1/4"12
- Пружина сжатия1
- Цилиндрический роликовый подшипник1
- Внутреннее уплотнительное кольцо карданного вала холодного отключения1
- Втулка1
- Втулка1
- Втулка1
- Внешняя царма1
- Специальная закаленная шайба для карданного вала холодного отключения6
- Винт с цилиндрической головкой, 1/4" x 3/4"6
- Внутреннее уплотнительное кольцо карданного вала холодного отключения1
- Фитинг-пробка для трубы2
- Стопорное кольцо1
- Колпак ступицы1
- Крестовина карданного шарнира1
- Смазочный ниппель1
- Винт с шестигранной головкой, 3/8" X 1-3/4"4
- Уплотнительное кольцо (O-ring)1
- Рычаг1
- Концевое звено с внутренним шаровым шарниром2
- Шайба с круглым отверстием3
- Винт с шестигранной головкой, 5/8" x 2"1
- Шестигранная гайка, 5/8"4
- Корпус1
Ещё 31 позиций состава и артикулы — после регистрации.
