John Deere 648HTJ — Муфты и тормоза лебедки
· 45 позиций в составе· 1 моделей

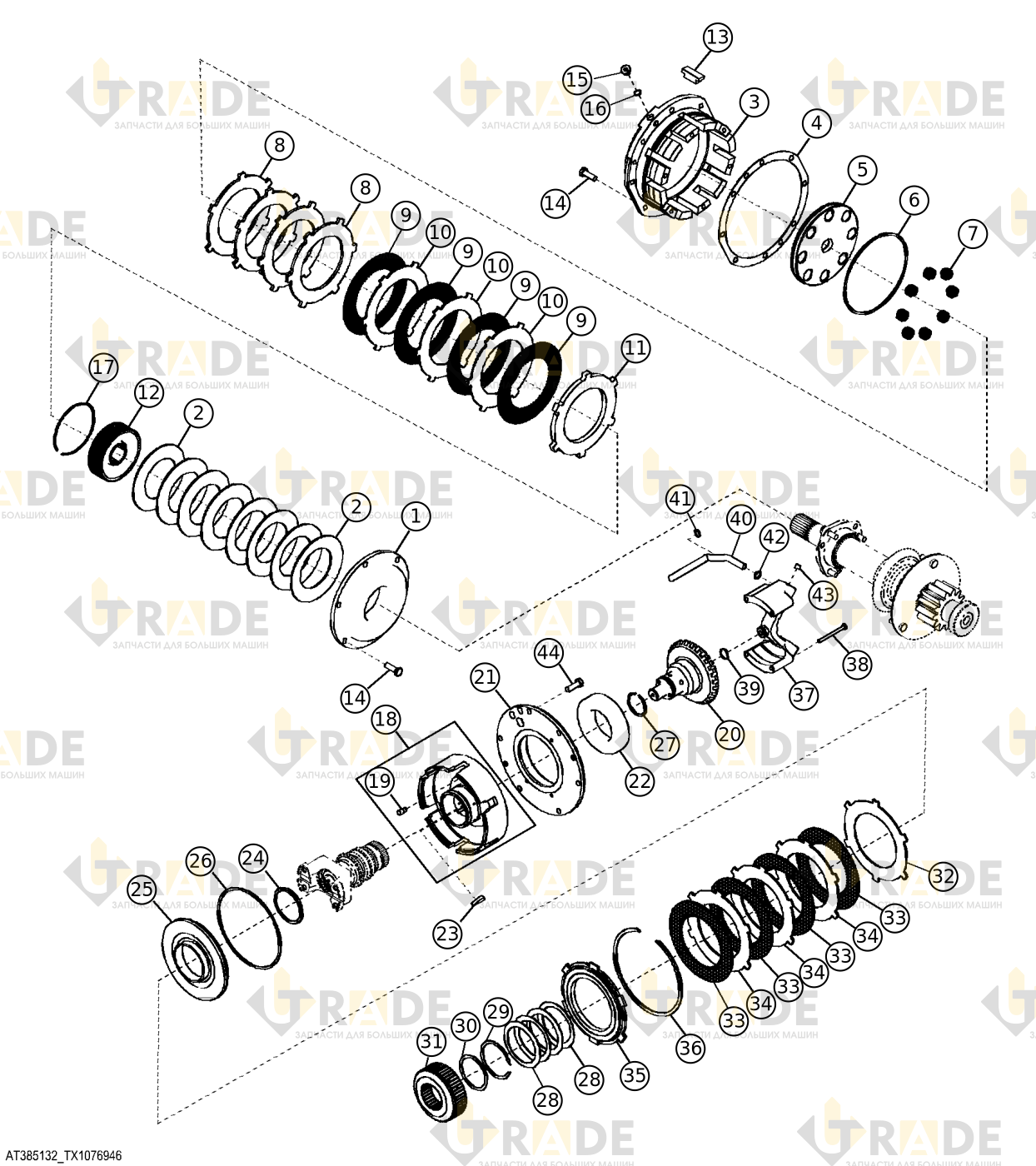

Взрыв-схема узла «Муфты и тормоза лебедки» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Пластина1
- Выпуклая шайба8
- Корпус1
- Прокладка тормозного корпуса1
- Поршень стояночного тормоза1
- Уплотнение штока и поршня1
- Пружина сжатия8
- Трение планетарной передачи выходного вала4
- Диск с внутренним шлицем4
- Диск сцепления коробки передач PowrQuad™1
- Трение сцепления трансмиссии3
- Опорная плита сцепления1
- Ступица тормоза1
- Прокладка освобождения тормоза6
- Шпилька с шестигранной головкой, M10×3015
- Сливная пробка с внутренним шестиграном1
- Уплотнительное кольцо (O-ring)1
- Внешняя царма1
- Барабан муфты лебедки1
- Крепеж штифта с выступом и отверстием1
- Входная шестерня сцепления1
- Оправка подшипника без подшипника1
- Подшипник шариковый цилиндрический однорядный1
Ещё 22 позиций состава и артикулы — после регистрации.
