John Deere 648HTJ — Полевой комплект системы рулевого управления с двумя режимами
· 53 позиций в составе· 1 моделей

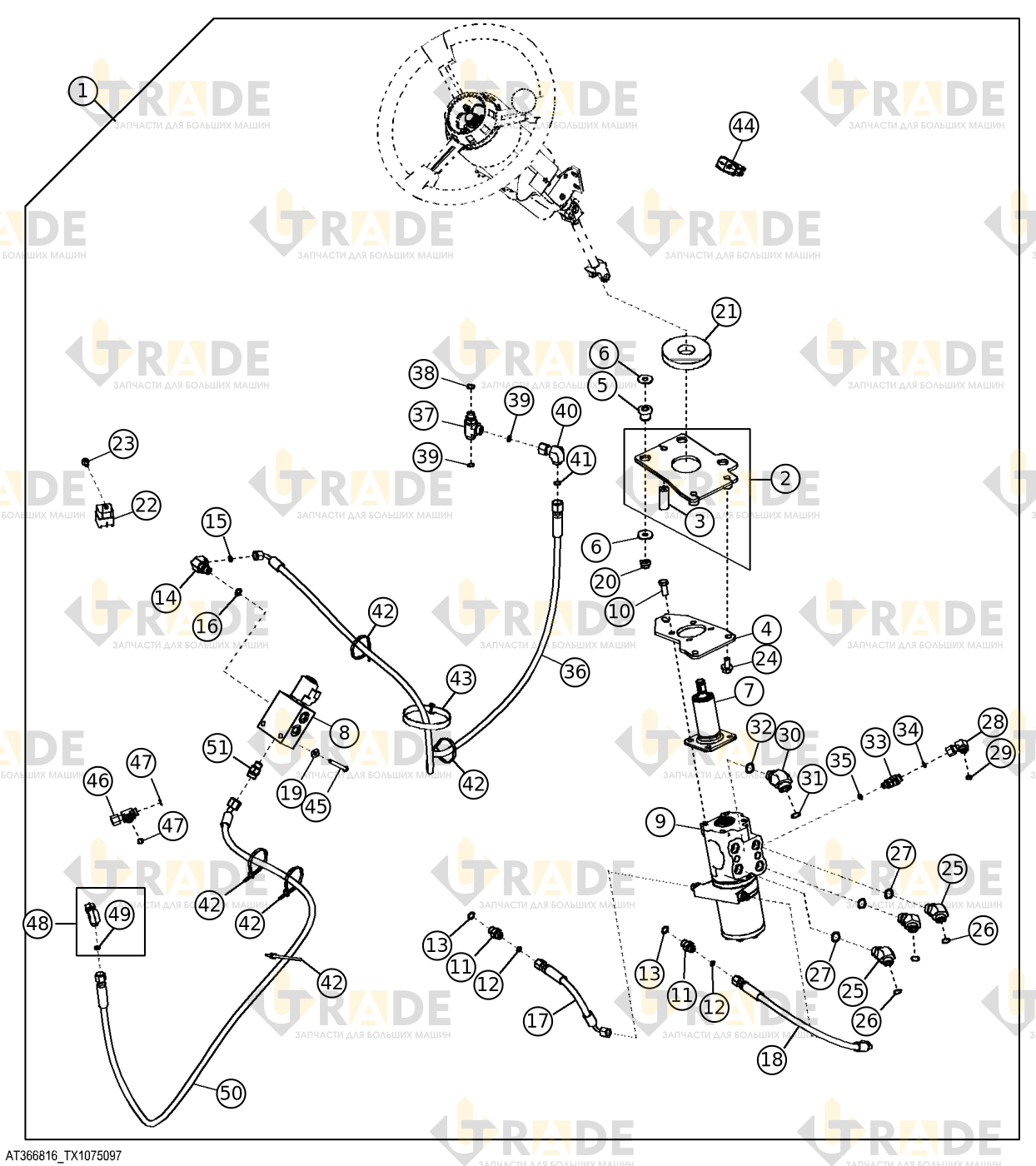

Взрыв-схема узла «Полевой комплект системы рулевого управления с двумя режимами» John Deere 648HTJ: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Комплект1
- Опора крепления1
- Втулка резьбовая внутренняя1
- Крепежная пластина клапана рулевого управления1
- Изолятор крепления ЭБУ1
- Шайба с круглым отверстием2
- Рулевая колонка, двойной наклон1
- Гидравлический клапан соленоидного переключения режимов рулевого управления двойного действия1
- Ремкомплект уплотнений системы рулевого управления с двумя режимами1
- Катушка электромагнитного клапана1
- Управляющий клапан рулевого управления1
- Винт с шестигранной головкой, M10×251
- Адаптер-штуцер2
- Уплотнительное кольцо (O-ring)2
- Уплотнительное кольцо (O-ring)2
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Гидравлический шланг системы рулевого управления с двумя режимами1
- Гидравлический шланг системы рулевого управления с двумя режимами1
- Шайба с круглым отверстием1
- Гексагональная гайка с фланцем, M101
- Амортизатор1
- Реле одноконтактное с нижним переключением1
- Винт с шестигранной головкой и фланцем, M6×121
- Винт с шестигранной головкой, M10×201
- Отвод штуцерный прямой под углом 45 градусов3
Ещё 26 позиций состава и артикулы — после регистрации.
